内存参数
| 內存插槽数量 |
2 |
| 最大内部存储 |
16 GB |
| 内存插槽类型 |
SO-DIMM |
| 支持的内存类型 |
DDR3-SDRAM |
内置输入/输出系统
| USB 2.0接口 |
6 |
| 嵌入式显示端口 (eDP) 数量 |
3 |
| COM连接器数量 |
2 |
背板输出端口
| USB 3.0（第 1代3.1）Type-A 端口数量 |
4 |
| HDMI端口数量 |
1 |
| VGA（D-SUB）端口数量 |
1 |
| 麦克风/音频输入插孔 |
Y |
| 耳机输出端口 |
1 |
| USB 连接器形状 |
USB Type-A |
处理器
| 英特尔®酷睿™ i3/ i5 / i7 系列 |
i7-4xxx, i5-4xxx, i3-4xxx |
图像
| 支持的显示器数量 |
3 |
| 板载图形适配器 |
Y |
| OpenGL版本 |
4.0 |
| DirectX版本 |
11.1 |
性能
| 监视报警功能 |
Y |
| 主板芯片组系列 |
Intel |
| 组件应用 |
PC |
技术细节
| USB版本 |
2.0/3.0 (3.1 Gen 1) |
| USB 3.0（第 1代3.1）端口数量 |
4 |
| 板载图形适配器支持的显示器数量 |
3 |
| 集成网卡 |
Y |
扩展槽
| PCI Express X16（Gen 3.x）插槽 |
1 |
| Mini PCI Express插槽 |
2 |
基本輸出輸入系統/BIOS
| BIOS内存大小 |
64 MB |
| 基本输入输出系统类型 |
UEFI AMI |
另外
| 主板晶片 |
Intel Q87 |
| 以太网路(RJ-45)连接接口数量 |
2 |
| 以太网连接器 |
Y |

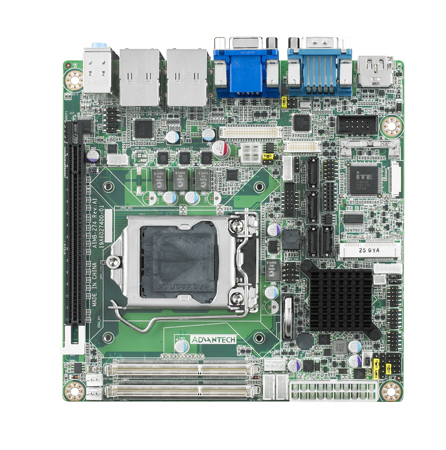

4th Gen Intel Core i7/i5/i3/Pentium/Celeron, 95W/65W/45W/35W, 2.3 - 3.5 GHz, 3 - 8MB L3 Cache, AMI EFI 64 Mbit, Intel Q87, DDR3 1333/1600 MHz, 16 GB, 204-pin SODIMM, Gfx Gen 7.5, DirectX11.1, Open GL 4.0, 1920 x 2000 VGA, LVDS, CRT, HDMI, eDP, DisplayPort, PCIe x16, Mini PCIe, I217LM, I211AT, RJ45, Realtek ALC892, USB 3.0, USB 2.0, 8-bit GPIO, COM RS232/422/485, ATX, ATX20P
- Supports Intel® Core™ i7/i5/i3 desktop processor (LGA1150) with Intel Q87 chipset
- Two 204-pin SO-DIMM up to 16 GB DDR3/DDR3L 1333/1600 MHz SDRAM
- Supports triple display of VGA/DP/HDMI(DP)/LVDS(eDP)
- Supports PCIe x16 (Gen 3) and two mini PCIe
- Supports Intel vPro, AMT 9.0, PECI 3.0, Software RAID 0,1,5,10, TPM 1.2 (optional)
- Supports iManager, SUSIAccess and Embedded Software APIs
