内存参数
可支持内存时钟速度 |
1066, 1333, 1600, 1866 MHz |
支持UDIMM时钟速度 |
1066, 1333, 1600, 1866 MHz |
内存通道支持 |
Quad |
支持RDIMM时钟速度 |
1066, 1333, 1600, 1866 MHz |
最大UDIMM内存 |
128 GB |
最大RDIMM内存 |
512 GB |
支持 LRDIMM 时钟频率 |
1066, 1333, 1600, 1866 MHz |
最大 LRDIMM 内存 |
512 GB |
无错误检测和更正 |
Y |
错误更正代码 |
Y |
DIMM插槽数量 |
16 |
最大内部存储 |
512 GB |
支持的内存类型 |
DDR3-SDRAM |
内存电压 |
1.5, 1.35 V |
背板输出端口
串口数量 |
1 |
IPMI LAN端口(RJ-45) |
Y |
VGA(D-SUB)端口数量 |
1 |
内置输入/输出系统
ATX电源接头 |
Y |
风扇电源接头 |
Y |
TPM(可信任安全平台模组)接口 |
Y |
USB 2.0接口 |
2 |
COM连接器数量 |
1 |
基本輸出輸入系統/BIOS
基本输入输出系统类型 |
UEFI AMI |
BIOS内存大小 |
64 MB |
ACPI的版本 |
1.1 |
扩展槽
PCI Express X16(Gen 3.x)插槽 |
2 |
处理器
处理器生产厂商 |
Intel |
可支持处理器数量 |
2 |
英特尔® 至强® 系列 |
E5-1600, E5-2600, E5-4600 |
联网
局域网控制器 |
Intel X540, Realtek RTL8211E |
以太网接口类型 |
10 Gigabit Ethernet, Fast Ethernet, Gigabit Ethernet |
无线局域网连接 |
N |
另外
主板晶片 |
Intel C602 |
以太网连接器 |
Y |
以太网路(RJ-45)连接接口数量 |
2 |

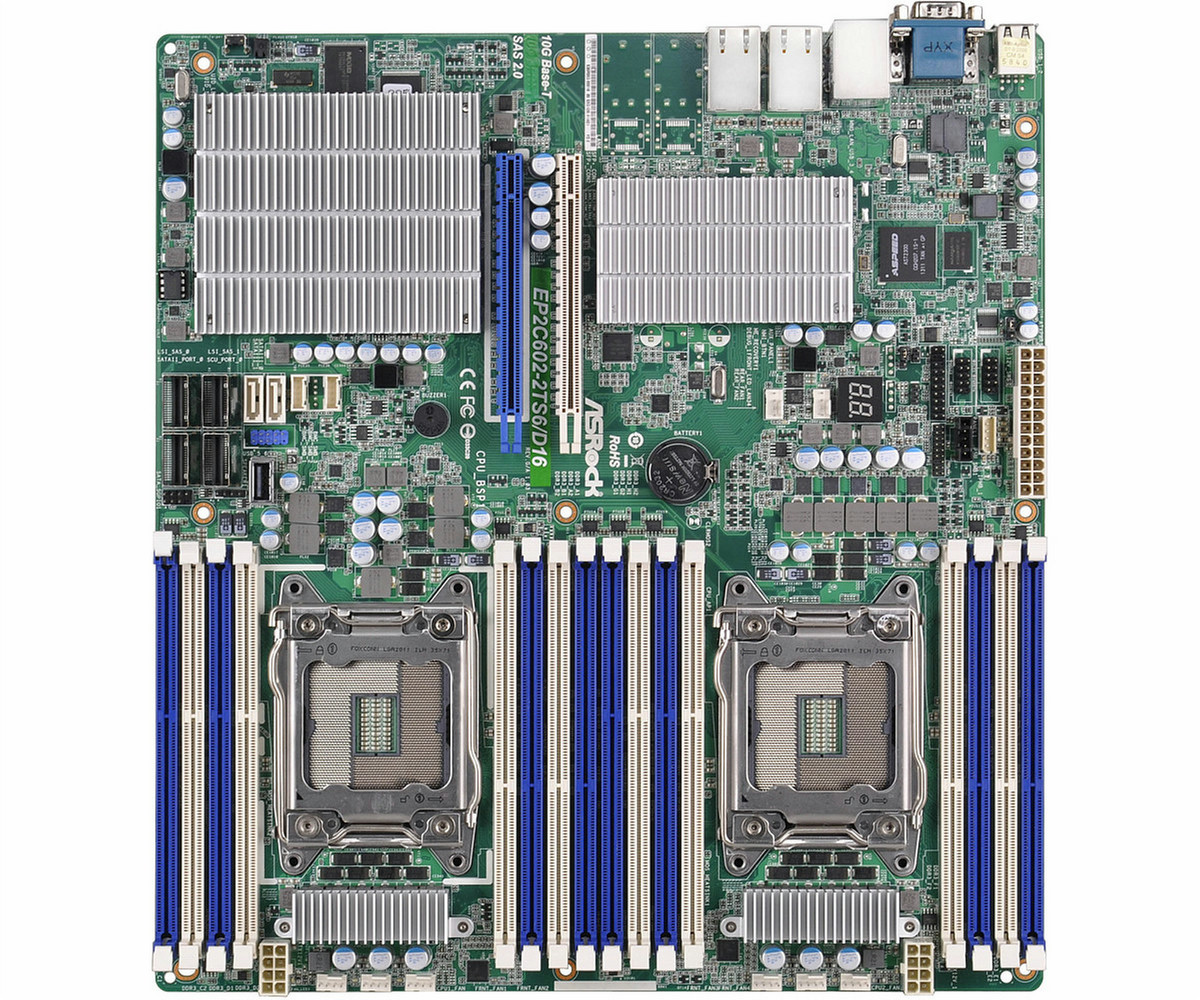

SSI EEB, Intel C602, LGA 2011, 10G LAN, AMI UEFI
- EEB 12" x 13"
- Dual socket LGA 2011, Supports Intel Xeon Processor E5-1600/2600/4600 & v2 Series
- 16 x DIMM DDR3 1866/1600/1333/1066 LR / Registered /ECC/ UDIMM, max. 512GB
- 2 x PCIe 3.0 x16
- 2 x SATA3, 8 SATA2( from 2x mini SAS 8087 connector) by Intel C602 support RAID 0,1,5,10
- 8 x SAS2 (6Gb/s) from 2 x mini SAS 8087 connector by LSI 2308
- Intel X540 support 2x 10GBase-T
- ASPEED 2300 for BMC controller, Realtek RTL8211E for dedicated IPMI GLAN
- 9 x USB 2.0 ports (4 rear + 4 via header + 1 Type A)
