性能
| 主板元件 |
ATX |
| 主板芯片组系列 |
Intel |
| 可信任平台模组(全面生产管理) |
Y |
| PC健康监测 |
CPU, FAN, Temperature |
| 英特尔®图形技术处理器 |
Y |
| 音频系统 |
Realtek ALC1150 |
| 组件应用 |
PC |
| 冷却方式 |
Passive |
内存参数
| 可支持内存时钟速度 |
1333, 1500, 1600, 1666, 1800, 1866, 1900, 2000, 2100, 2133, 2200, 2250, 2400, 2450, 2600, 2666, 2800 MHz |
| 无错误检测和更正 |
Y |
| 错误更正代码 |
N |
| 无缓冲内存 |
Y |
| 支持的内存类型 |
DDR3-SDRAM |
| 内存通道支持 |
Dual |
| 内存插槽类型 |
DIMM |
| 內存插槽数量 |
4 |
| 最大内部存储 |
32 GB |
基本輸出輸入系統/BIOS
| BIOS内存大小 |
8 MB |
| 基本输入输出系统类型 |
EFI AMI |
| 清除CMOS跳线 |
Y |
| BIOS开关按钮 |
Y |
处理器
| SMP（适用于表面安装的封装形式）处理器的最大数量 |
1 |
内置输入/输出系统
| 迷你SATA端口数量 |
1 |
| USB 2.0接口 |
3 |
| S/PDIF输出端口 |
Y |
| ATX电源接头 |
Y |
| PCI Express电源连接器（6针） |
1 |
| TPM（可信任安全平台模组）接口 |
Y |
| USB 3.0（第 1代3.1）连接器 |
1 |
| SATA III连接器数量 |
10 |
| PS电源接口 （8针） |
Y |
| CPU风扇接口 |
Y |
| COM连接器数量 |
1 |
| 机箱防盗接口 |
Y |
| 机箱风扇接头数量 |
5 |
| EATX电源接头数量 |
2 |
| 前面板音频接头 |
Y |
图像
| 板载图形适配器 |
Y |
| 图形适配器系列 |
Intel |
| 分立图形支持 |
Y |
| HDCP |
Y |
扩展槽
| PCI Express x16 插槽 |
4 |
| PCI Express × 1插槽 |
2 |
| PCI Express配件 |
1x16, 4x8 |
| PCI Express插槽版本 |
2.0, 3.0 |
背板输出端口
| PS/2连接埠数量 |
1 |
| S/PDIF输出接口 |
Y |
| 麦克风/音频输入插孔 |
Y |
| eSATA端口数量 |
2 |
| DisplayPort 数量 |
1 |
| USB 3.0（第 1代3.1）Type-A 端口数量 |
4 |
| HDMI端口数量 |
1 |
另外
| 主板晶片 |
Intel Z87 |
| 英特尔® 高保真音频技术 |
Y |
| 图形适配器 |
HD Graphics |
| 双dvi（互应式数字视频） |
Y |
| 以太网连接器 |
Y |
| 以太网路(RJ-45)连接接口数量 |
2 |

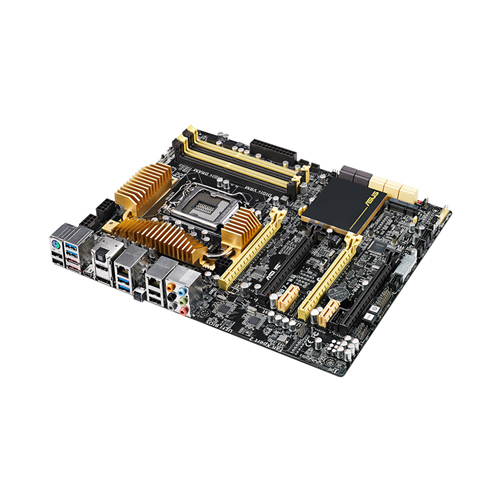

Z87-WS, LGA 1150, Intel Z87, 4 x DDR3 2800-1333MHz, Intel HD Graphics, 4 x PCI Express x16 (2-Way NVIDIA SLI, 4/3/2-Way AMD CrossFire), 10 x SATA 6.0Gb/s, Dual GbE LAN, EFI BIOS, ATX
Built for Graphics Professionals.
- Best Graphics Performance with 4-Way Gen3 CrossFireX and Geforce SLI.
- Intelligent PSU Detection with ASUS Dr.Power.
- 4-Way Optimization improves performance, efficiency, stability and cooling.
- Better networking with new dual server-grade Intel® I210 Ethernet.
- New UEFI BIOS provides full-scale Performance turning with easy BIOS settings.
