内置输入/输出系统
| 通过内部接头的串行端口 |
Y |
| USB 2.0接口 |
2 |
| S/PDIF输出端口 |
Y |
| ATX电源接头 |
Y |
| S / PDIF输入接口 |
Y |
| USB 3.0（第 1代3.1）连接器 |
2 |
| SATA III连接器数量 |
10 |
| 周边（莫仕）电 源连接器（4针） |
1 |
| PS电源接口 （8针） |
Y |
| CPU风扇接口 |
Y |
| 机箱防盗接口 |
Y |
| 机箱风扇接头数量 |
10 |
| EATX电源接头数量 |
1 |
| 前面板音频接头 |
Y |
| 串行端口接头连接器 |
1 |
性能
| 主板元件 |
Extended ATX |
| 处理器插座 |
LGA 1150 (Socket H3) |
| 主板芯片组系列 |
Intel |
| PC健康监测 |
CPU, FAN, Temperature |
| 英特尔®图形技术处理器 |
Y |
| 音频系统 |
Realtek ALC898 |
| 组件应用 |
PC |
| 冷却方式 |
Active |
内存参数
| 可支持内存时钟速度 |
1333, 1600, 3000 MHz |
| 无错误检测和更正 |
Y |
| 错误更正代码 |
N |
| 无缓冲内存 |
Y |
| 支持的内存类型 |
DDR3-SDRAM |
| 内存电压 |
1.5 V |
| 内存通道支持 |
Dual |
| 内存插槽类型 |
DIMM |
| 內存插槽数量 |
4 |
| 最大内部存储 |
32 GB |
基本輸出輸入系統/BIOS
| BIOS内存大小 |
16 MB |
| 基本输入输出系统类型 |
EFI AMI |
| 清除CMOS按钮 |
Y |
| 清除CMOS跳线 |
Y |
| ACPI的版本 |
2.0a |
处理器
| SMP（适用于表面安装的封装形式）处理器的最大数量 |
1 |
图像
| 板载图形适配器 |
Y |
| 图形适配器系列 |
Intel |
| 分立图形支持 |
Y |
| HDCP |
Y |
扩展槽
| PCI Express x16 插槽 |
5 |
| PCI Express × 1插槽 |
2 |
| PCI Express配件 |
1x16, 2x8, 2x16 |
| PCI Express插槽版本 |
2.0, 3.0 |
背板输出端口
| PS/2连接埠数量 |
1 |
| S/PDIF输出接口 |
Y |
| 麦克风/音频输入插孔 |
Y |
| DisplayPort 数量 |
1 |
| USB 3.0（第 1代3.1）Type-A 端口数量 |
6 |
| HDMI端口数量 |
2 |
另外
| 主板晶片 |
Intel Z87 |
| 英特尔® 高保真音频技术 |
Y |
| 图形适配器 |
HD Graphics |
| 以太网连接器 |
Y |
| 以太网路(RJ-45)连接接口数量 |
2 |

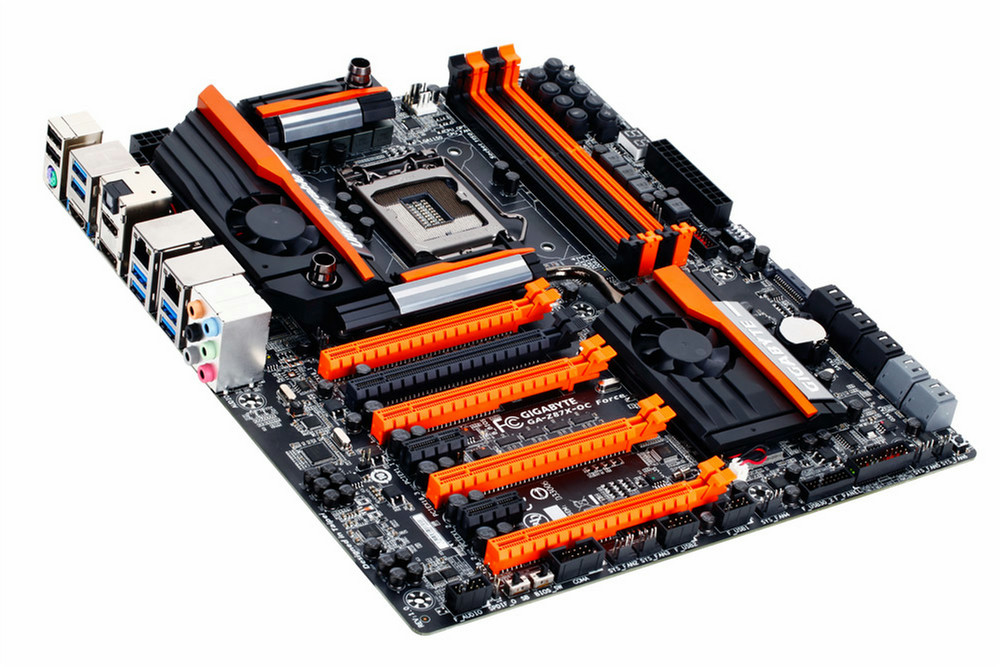

GA-Z87X-OC Force, LGA 1150, Intel Z87, 4 x DDR3 3000-1333MHz, Intel HD Graphics, 5 x PCI Express 3.0 x16 (4/3/2-Way NVIDIA SLI, 4/3/2-Way AMD CrossFire), 10 x SATA 6.0Gb/s, Dual GbE LAN, Wi-Fi 802.11 a/b/g/n, Bluetooth 4.0, EFI DualBIOS, E-ATX
- Supports 4th Generation Intel® Core™ processors.
- GIGABYTE Ultra Durable™ 5 Plus Technology.
- All IR Digital Power design.
- GIGABYTE UEFI DualBIOS.
- Exclusive GIGABYTE OC Features.
- Unique OC Touch Feature.
- Unique OC Ignition Feature.
- Unique OC Brace Feature.
- Gold plated DDR/PCIe Slots and power connectors.
- 4-way Graphics Support.
- Durable black solid capacitors.
- GIGABYTE On/Off Charge™ 2 for USB devices.
- Dual Intel® LAN with high ESD Protection.
- Extreme Heatsink design with 9 system fan connectors.
- Realtek ALC898 with High Quality 110dB SNR HD audio.
- GIGABYTE Bluetooth 4.0 and Wi-Fi Card.
GIGABYTE 8 Series Overclocking Motherboards: Clock Higher.
GIGABYTE 8 series motherboards debut a number of exclusive new and improved features that are designed specifically to help enthusiasts and overclockers not only get the most performance from their hardware, but also the absolute most enjoyable OC experience.
