Netzwerk
| Verkabelungstechnologie |
10/100Base-T(X) |
| Ethernet LAN Datentransferraten |
10, 100 Mbit/s |
Technische Details
| Gehäusetyp |
Rack (1U) |
| Rack-Einbau |
Y |
Energie
| Eingangsfrequenz |
50 - 60 Hz |
| Eingangsspannung |
100 - 240 V |
Zusätzlich
| Anzahl Ethernet-LAN-Anschlüsse (RJ-45) |
16 |
16 x RJ-45 10/100 Mbps, 4 x USB 2.0, 100 - 240 V AC, 50 - 60 Hz, 3 W, 1U, 440 x 230 x 44 mm

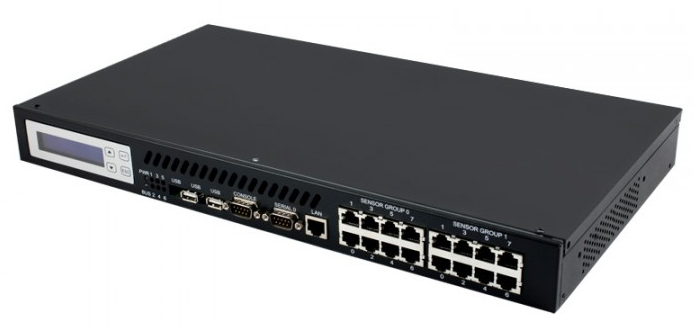

Der ALLNET ALL5000 IP Facility Control Server ist das neue Flaggschiff der ALLNET Homeautomation Serie. Er bietet alle Features der ALLNET ALL4500 IP Sensoric Appliance, die die konsequente Weiterentwicklung des beliebten ALL4000 Ethernet Sensormeters darstellt. Bei der Entwicklung des Control Servers wurden die Wünsche der ALL4000 User berücksichtigt und eine Vielzahl von neuen Features und Schnittstellen hinzugefügt, ohne auf die bekannten Funktionen zu verzichten. Ebenfalls neu ist die Erweiterbarkeit der Geräte.
Der ALLNET ALL5000 IP Facility Control Server automatisiert alle Aufgaben in der Gebäudesteuerung, wie Erfassung und Signalisierung von Umgebungszuständen wie Temperatur, Feuchtigkeit, Druck und vieles mehr, sowie das Auslösen von Schaltvorgängen über Kontakte, Relais und ähnliches. Dies kann manuell, zeitgesteuert oder abhängig von erfassten Werten erfolgen.
Neu ist die integrierte Narrowband Powerline Schnittstelle. Sie ermöglicht die Anbindung von Schaltmodulen ohne spezielle Kabelanbindung. Hier dient das normale 230V Hausstromnetz als Kabelmedium zur Verbindung zwischen den Modulen und dem ALLNET ALL5000 IP Facility Control Server. Somit lassen sich die einzelnen Schaltmodule noch flexibler im Gebäude verteilen.
Verschiedenste Szenarien wie Licht, Jalousie, Lüftung und Hausgeräte können mit dem ALLNET ALL5000 IP Facility Control Server gesteuert werden. Von Temperaturerfassung und bedarfsgerechtem Heizen einzelner Räume, Steuerung von Gartenbewässerung, Alarmierung bei Gasgeruch und Wassereinbruch bis hin zum automatischem Öffnen und Schließen der Jalousien abhängig vom Tageslicht und vieles mehr sind Ihren Ideen keine Grenzen gesetzt.
Über Netzwerk, Internet und Smartphone überall erreichbar
Sie steuern alles von einem PC, Notebook oder anderem Mobile Device, wie Smartphone oder Webpad. Egal ob die Geräte, die Sie steuern, messen, regeln möchten, im selben Gebäude oder auf einem anderen Kontinent stehen. Der ALLNET ALL5000 ist über eine IP Adresse erreichbar. Als Medium dienen Ihr vorhandenes Computernetzwerk und das Internet. Die ermittelten Werte können über den Webbrowser direkt vom Gerät abgerufen oder per Email periodisch verschickt werden bzw. wenn eine Über- oder Unterschreitung bestimmter voreingestellter Grenzwerte erfolgt. Eine integrierte XML-Schnittstelle dient zur Datenabfrage von extern über das Internet.
Individuell für jeden Bedarf angepasst
Der ALLNET ALL5000 IP Facility Control Server besitzt ein Linux basierendes Opensource Betriebssystem. Somit bietet es genug Freiraum für eigene Entwicklungen und Anpassungen der Software direkt auf den vom User geplanten Einsatzzweck.
GPL-Erklärung:
Das Gerät beinhaltet Software welche unter der GPL veröffentlicht wurde. Die GPL finden sie online im Internet unter.
Darf´s ein bisschen mehr sein? Die neue Schnittstellenvielfalt
Der ALLNET ALL5000 IP Facility Control Server lässt hier keine Wünsche offen und toppt hier sogar die ALLNET ALL4500 Sensoric Appliance. Neben der integrierten Narrowband Powerline Schnittstelle, stehen 16 Sensor Ports (RJ45) zur Anbindung der Sensoren, Aktoren, Relais, uvm. zur Verfügung. Darüber hinaus bietet der ALL5000 zwei serielle RS232 Ports und drei USB 2.0 Schnittstellen. Über diese können zum Beispiel USB Speicher Sticks oder auch ein Plugwise USB-Adapter zur Steuerung und Abfrage von Plugwise/Zigbee Funksteckdosen kann hier angeschlossen werden.
Jeweils vier Kleinspannungsrelais, 230V Relais, 16bit analog/digital Wandler Eingänge, Kontakteingänge und ein Onboard-Temepratursensor (ALL3006-kompatibel) sind bereits im 19 Rack Gehäuse des ALLNET ALL5000 IP Facility Control Servers vorhanden.
Das ins Gehäuse integrierte zweizeilige LCD-Display ist programmierbar.
Neben dem Narrowband Powerline Interface nutzt der ALLNET ALL5000 IP Facility Control Server zur Anbindung der Mess- und Steuermodule ein Kupferkabel mit vier oder acht Adern (I2C-Bus). Hierfür kann ein bestehendes Kabelnetz wie zum Beispiel die eigene Netzwerk- oder Telefonverkabelung benutzt werden. Die maximale Kabellänge zwischen Zentraleinheit und Modul kann bis zu 100 Metern betragen. Die Module werden hierbei durch die Zentraleinheit mit Spannung versorgt. Eine separate Stromquelle für die einzelnen Module ist nicht nötig.
Alle Module der ALL3000 und ALL4000 Serie können mit dem ALLNET ALL5000 IP Facility Control Server betrieben werden. Viele Module sind auch als Hutschienen Version verfügbar.
