Leistung
Motherboardformfaktor |
ATX |
Audio-System |
VIA VT1708S |
BIOS
BIOS-Speichergröße |
8 MB |
BIOS-Typ |
AMI |
ACPI-Version |
2.0 |
Weitere Spezifikationen
(2.) Controller-Schnittstelle |
UltraDMA 133/100 |
Redundante Controller |
SATA 3 Gb/s |
Interne Anschlüsse
Anzahl USB 2.0 Schnittstellen |
3 |
S/PDIF aus Stecker |
Y |
SATA Anschlüsse |
6 |
Zahl der parallelen ATA Stecker |
1 |
ATX Stromstecker (24-pol.) |
Y |
Power Fan Connector |
Y |
Zahl der IEEE1394-Stecker |
1 |
CPU Ventilatorstecker |
Y |
Zahl der COM Stecker |
1 |
Chassis Intrusion Stecker |
Y |
Zahl der Chassisventilatorstecker |
2 |
Zahl der EATX Energie Stecker |
1 |
Front Panel Audiostecker |
Y |
Speicher
Ohne ECC |
Y |
ECC |
Y |
Anzahl der Speichersteckplätze |
4 |
RAM-Speicher maximal |
16 GB |
Erweiterungssteckplätze
PCI-Slots |
2 |
PCI-Express x16-Slots |
2 |
PCI-Express x1-Slots |
2 |
Rückwandplatine Anschlüsse
Anzahl PS/2 Anschlüsse |
2 |
Anzahl IEEE 1394/Firewire Anschlüsse |
1 |
Kopfhörerausgänge |
1 |
S/PDIF-Ausgang |
Y |
Mikrofon-Eingang |
Y |
Netzwerk
Netzwerkfunktionen |
Gigabit LAN |
Zusätzlich
Anzahl Ethernet-LAN-Anschlüsse (RJ-45) |
1 |

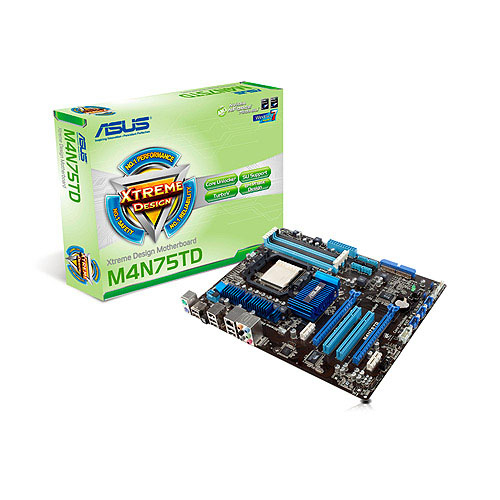

M4N75TD - AMD Socket AM3, NVIDIA nForce® 750a SLI, 5200 MT/s, 4 x DIMM, Max. 16 GB, DDR3 2200/1333/1066 ECC,Non-ECC, 2 x PCIe 2.0 x16, 2 x PCIe x1, 2 x PCI 2.2, 1 xUltraDMA 133/100, 6 xSATA 3 Gb/s, Gigabit LAN, ATX
AMD Socket AM3 ; Phenom™II /Athlon™II /Sempron™ 100 Series Processors
Das Mainboard unterstützt Mehrkern-Prozessoren mit dem innovativen L3-Cache für den AMD®-Sockel AM3 und bietet mehr Übertaktungspotenzial bei weniger Stromverbrauch. Das ASUS M4N75TD unterstützt die Dual-Channel DDR31333-Technologie, die mittels HyperTransport™ 3.0 Datenübertragungsraten bis zu 5200MT/s ermöglicht. Das Mainboard unterstützt außerdem AMD®-Prozessoren, die im neuen 45nm-Herstellungsprozess gefertigt wurden.
NVIDIA nForce® 750a SLI®
Die NVIDIA® nForce® 750a SLI™ Medien- und Kommunikationsprozessoren sind die optimale Basis für leistungsfähige, funktionsreiche Mainboards für AMD® AM3-Prozessoren. Der NVIDIA® nForce® 750a SLI™-Chipsatz wurde speziell für leistungsstarke AMD® AM3 Mainboards mit umfangreichen Funktionen entwickelt. Er unterstützt die SLI™-Technologie und liefert somit die optimale Grafikleistung sowie ein spezielles Design für die Nutzung der Rechenleistung von GeForce®-Grafikprozessoren für Spiele und viele weitere Anwendungen. Außerdem unterstützt der Chipsatz 6 SATA 3Gb/s-Geräte, PCI Express™ x16-Steckplätze mit SLI™-Unterstützung im Dual x8-Modus sowie bis zu 12 USB 2.0-Schnittstellen.
NVIDIA SLI® Technology
Das Mainboard unterstützt die Multi-Grafikprozessor-Technik SLI™. Mit dieser Technik ist es möglich zwei oder mehr Grafikkarten zusammen zu schalten und so die Grafikleistung erheblich zu steigern. Durch die Verteilung der Rechenlast auf mehrere Grafikprozessoren wird die Rendergeschwindigkeit enorm gesteigert. Somit lässt sich die gesamte Grafik-Performance intelligent skalieren. Skaliert werden sowohl die Geometrie- als auch die Füllrate für mehrere Grafikprozessoren. Die Ausgabe des Bildsignals kann im Analog- oder Digitalformat erfolgen und das in höchster Bildqualität. Außerdem bietet SLI™ dem Benutzer die Möglichkeit mehrere Bildschirme parallel an den Grafikkarten zu betreiben.
PCIe 2.0 support
Das Mainboard wurde mit PCI Express™ 2.0-Steckplätzen ausgestattet. Das Ergebnis sind doppelte Systemgeschwindigkeit und -bandbreite, sowie eine gesteigerte Leistung.
HyperTransport 3.0
HyperTransport™ 3.0 bietet eine 2,6-mal größere Bandbreite als HyperTransport™ 1.0. Auf diese Weise wird die Systemeffizienz erheblich verbessert und somit eine schnellere und zuverlässigere Rechenumgebung garantiert.
DDR3 2000(O.C.)-Unterstützung
Das Mainboard unterstützt die DDR3-Speicher-Technologie, die Datenübertragungsraten von 2000(O.C.) MHz ermöglicht. Dadurch werden die Bandbreitenanforderungen für modernste Betriebssysteme sowie 3D-Grafik-, Multimedia- und Internetanwendungen erfüllt. Aufgrund von Spitzenbandbreiten von bis zu 25,6 GB/s gehören Engpässe somit der Vergangenheit an. Zudem benötigt die DDR3-Technologie nur 1.5 V, im Gegensatz zu 1.8 V Versorgungsspannung, die bei DDR2-Speichermodulen benötigt werden. Dadurch verringert sich sowohl der Stromverbrauch als auch die Wärmeentwicklung.
NVIDIA Hybrid SLI® (GeForce Boost) Support
Hybrid SLI® technology is a unique hybrid multi-GPU technology. It turbo-charges performance of discrete graphics cards when combined with the motherboard GPUs.
*Hybrid SLI® is on select GeForce® GPUs. Visit www.nvidia.com/hybridsli for more information.
ASUS Energiesparlösungen
8+1 Phase Power Design
Längere Lebensdauer und höhere Effizienz Um das volle Potenzial des Prozessors ausschöpfen zu können, sind die ASUS Mainboards mit dem brandneuen 8+1-Phasen-VRM-Power-Design ausgestattet. Verwendet werden dafür ausschließlich qualitativ hochwertige Komponenten, wie beispielsweise Niedrig-RDS(on)-MOSFETs, Ferritkernspulen mit geringerem Hystereseverlust und zu 100% in Japan hergestellte Polymer-Kondensatoren. Darüber hinaus wird durch die unabhängige Energiezufuhr der Hauptkomponenten und die damit verbundene Aufsplittung der Last, die Leistungsfähigkeit vergrößert. Die schnell wechselnden Spannungen und Ströme in mehreren Phasen (8 Phasen für vCore; 1 Phase für vDRAM/QPI-Controller im Prozessor) sichern zudem die Stromversorgung und verbessern die Stabilität und die Lebensdauer des Prozessors bei starker Auslastung oder in verschiedenen Übertaktungsumgebungen.
100% extrem hochwertige Kondensatoren aus leitfähigen Polymeren - hergestellt in Japan
Für das ASUS M4N75TD werden ausschließlich hochwertige Kondensatoren aus leitfähigen Polymeren verwendet. Dies gewährleistet neben der Stabilität auch eine längere Lebensdauer und eine verbesserte Wärmekapazität.
EPU
Stromsparlösung für das gesamte System
Die neue ASUS EPU - die erste derartige Sparlösung für das gesamte System - wurde auf eine neue 6-Engine-Version aktualisiert. Diese ermittelt die aktuelle PC-Auslastung und teilt die Energie in Echtzeit intelligent ein, um so im ganzen System effektiv Strom zu sparen. Sie sorgt automatisch für den optimalen Energieverbrauch sowohl für den Prozessor, die Grafikkarte und die Festplatten als auch für die Prozessor-/Gehäuselüftung. Auf diese Weise wird nicht nur Strom, sondern auch Geld gespart.
Exklusive ASUS-Features
Core Unlocker
Ungenutztes Potential voll ausschöpfen
Mit dem ASUS Core Unlocker wird das Freischalten von deaktivierten AMD®-Prozessorkernen mit nur einem Knopfdruck zum Kinderspiel. Die Systemleistung steigt sofort nach der Aktivierung der zusätzlichen Kerne, ohne dass komplizierte Änderungen im BIOS vorgenommen werden müssen.
MemOK!
Speicherprobleme gehören der Vergangenheit an!
Dank diesem außergewöhnlichen Tool genügt ein einfaches Drücken der Taste auf dem Mainboard, um Speicherfehler zu beheben. MemOK! ermittelt automatisch fehlerhafte Speichereinstellungen, behebt diese und stellt die Kompatibilität zwischen Mainboard und den Speichermodulen her. So gelingt der problemlose Systemstart im Nu.
ASUS Overclocking Tools
TurboV
Adrenalinstoß garantiert - Echtzeit-Übertaktung (O.C.) mit ASUS TurboV Dieses einfache O.C.-Tool ermöglicht eine Übertaktung, ohne dass das Betriebssystem heruntergefahren oder neu gestartet werden muss. Dank der Mikroeinstellungen der CPU PLL-, NB-, NB-PCI Express™- und DRAM-Spannungen in 0,02V-Schritten können Ergebnisse erzielt werden, die alle Overclocking-Rekorde brechen. Außerdem macht seine benutzerfreundliche Oberfläche das Übertakten mit einigen wenigen Klicks möglich. Darüber hinaus bieten die ASUS OC-Profile im TurboV für jedes Szenario die jeweils besten Übertaktungseinstellungen.
Turbo Key
Der ASUS Turbo Key ermöglicht es dem Benutzer, den Hauptschalter des PCs in einen Übertaktungsschalter zu verwandeln. Nach der einfachen Installation kann der Turbo Key die Leistung steigern ohne dabei laufende Arbeitsprozesse oder Spiele zu stören - und das alles mit nur einem Knopfdruck.
Express Gate
Express Gate
In Sekundenschnelle ins Internet
Express Gate™ ist ein exklusiv auf ASUS zugeschnittenes Betriebssystem, das einen schnellen Internetzugang und wichtige Anwendungen zur Verfügung stellt, ohne dass das Betriebssystem gestartet wird. Express Gate benötigt nur 5 Sekunden für den Bootvorgang und ist somit der schnellste Weg zu Spaß und Unterhaltung im Internet. Mit dem einzigartigen, in das Mainboard integrierte Betriebssystem können zum einen Instant Messeaging-Systeme (IM) wie MSN, Skype, Google talk, QQ, und Yahoo! Messenger genutzt werden, um mit Freunden in Kontakt zu bleiben. Doch auch ein schneller Blick auf den Wetterbericht oder in den E-Mail-Posteingang ist problemlos möglich, ohne dass Windows überhaupt gestartet werden muss.
ASUS EZ DIY
O.C. Profile
Das Mainboard verfügt über die ASUS O.C. Profile-Funktion. Diese ermöglicht es den Benutzern mehrere BIOS-Einstellungen zu definieren und zu speichern. Die Einstellungen können im BIOS oder in einer separaten Datei gespeichert werden. Dadurch können die Benutzer nicht nur schnell und einfach zwischen verschiedenen Übertaktungseinstellungen wechseln, sondern diese auch mit Freunden und Bekannten austauschen.
