Brodit ProClip

Center mount Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

Dieser ProClip besteht aus zwei Teilen.
Teil 1: Montagestück (das kleinste Teil)
Teil 2: Hauptplatte

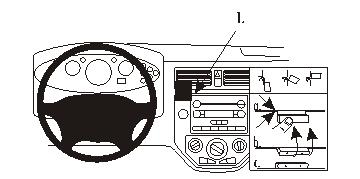

1. Die Schutzfolie vom Klebestreifen am Teil 1 entfernen. Teil 1 in die richtige Position, wie im Bild gezeigt, bringen. Teil 1 in den Spalt zwischen dem Rahmen um der Armaturentafel und dem Armaturenbrett plazieren.

2. Die angewinkelte Kante am Teil 1 in den Spalt drücken, gleichzeitig nach oben klappen so dass sich die angewinkelte Kante hinter dem Rahmen um der Armaturentafel festhakt.

3. Die vorgebohrten Löcher auf Teil 2 mit einem Kreuzschlitzschraubenzieher öffnen. Die Schutzfolie vom Klebestreifen auf Teil 2 entfernen. Teil 2 an Teil 1 auf die Art und Weise anbringen, dass der Klebestreifen nach unten ist und die Löcher miteinander übereinstimmen. Teil 2 an Teil 1 mit den mitgelieferten Schrauben befestigen. ACHTUNG!: Die Schrauben gerade in das Teil 1 reinschrauben, im selben Winkel wie Teil 1, und nicht basierend auf dem Winkel in Teil 2.

4. ProClip ist montiert.
