Brodit ProClip

Angled mount Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

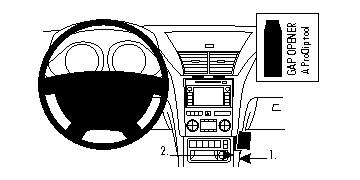

1. Die Oberfläche wo der ProClip zu montiert werden ist, mit dem beiliegenden Alkohol-Pad reinigen. Das dünne Ende der beiliegenden "Gap Opener" zum Aufweiten in den Spalt zwischen der Seitenwandt der Mittelkonsole und dem Konsolen-Rahmen drücken. Die Schutzfolie vom Klebestreifen am ProClip entfernen. Die angewinkelte Kante am rechten Ende des ProClip in den Spalt zwischen den "Gap Openern" drücken. Wenn der Spalt zu eng ist: den oberen "Gap Opener" nach vorne drücken und gleichzeitig die angewinkelte Kante in den Spalt festhaken. Die "Gap Opener" herausziehen.

2. Einen "Gap Opener" in den Spalt zwischen dem Konsolen-Rhamen und der Blende drücken. Das linke Ende des ProClip anziehen und die angewinkelte Kante in den Spalt über den "Gap Opener" festhaken.

3. Die linke Seite des ProClip nach vorne drücken, so dass sich die angewinkelte Kante ganz in den Spalt reingeht. Den "Gap Opener" herausziehen.

4. ProClip ist montiert.
