Brodit ProClip

Angled mount Achtung! Bitte lesen Sie vor der Montage aufmerksam die Anleitung.

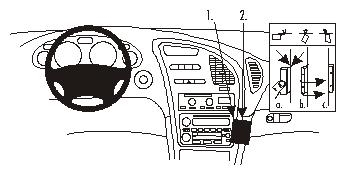

Dieser ProClip besteht aus zwei Teilen.
Teil 1: Montagestück (Das kleinste Teil)
Teil 2: ProClip Hauptplatte (Das große Teil)

1. Einen Schraubenzieher fest durch die Löcher auf Teil 2 drücken, um sie zu öffnen. Die gewinkelte Kante der linke Seite des Teil 2 in den Spalt zwischen dem Autoradio und dem umliegenden Rahmen drücken.

2. Die Schutzfolie vom Klebestreifen am Teil 1 entfernen. Teil 2 ein bisschen anziehen, und Teil 1 hinter Teil 2 plazieren. Die dünne angewinkelte Kante des Teil 1 in den Spalt zwischen der schmalen mit Holzmaserung versehenen Blende und der Konsolenkante drücken. Die angewinkelte Kante fest in den Spalt drücken und Teil 1 nach rechts biegen, bis zu hören/fühlen ist, dass sie einrastet.

3. Teil 2 an Teil 1 auf die Art und Weise anbringen, dass die Löcher auf Teil 2 mit den Löchern auf Teil 1 übereinstimmen. Teil 2 an Teil 1 mit den mitgelieferten Schrauben befestigen. ACHTUNG!: DIE SCHRAUBEN NICHT IN EINEM WINKEL IN DAS TEIL 1 REINSCHRAUBEN, BASIEREND AUF DEM WINKEL IN TEIL 2, SONDERN GERADE IN DAS TEIL 1 HINEIN.

4. ProClip ist montiert.
