Brodit ProClip

Angled mount Achtung! Bitte lesen Sie vor der Montage aufmerksam die Anleitung.

Teil 1: Montagestück (Das kleinste Teil)
Teil 2: ProClip Hauptplatte (Das große Teil)
Die Schutzfolie vom Klebestreifen am Teil 1 entfernen.

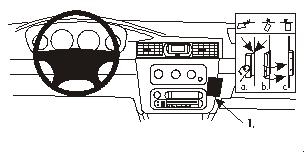

1. Das dünne angewinkelte Ende des Teil 1 an den Spalt zwischen dem gepolsterten Armaturenbrett und der mit Holzmaserung versehenen Blende anordnen.
Das angewinkelte Ende fest in den Spalt drücken und Teil 1 nach rechts biegen, bis ein Einrasten hinter der mit Holzmaserung versehenen Blende zu fühlen/hören ist.

2. Teil 1 ist montiert.

3. Einen Kreuzschlitzschraubenzieher fest durch die großen Löcher auf Teil 2 drücken, um sie zu öffnen. Die Schutzfolie vom Klebestreifen auf Teil 2 entfernen. Teil 2 an Teil 1 auf die Art und Weise anbringen, daß die großen Löcher auf Teil 2 mit den kleinen Löchern auf Teil 1 übereinstimmen, und dass der Klebestreifen auf Teil 2 sich links befindet und auf der mit Holzmaserung versehenen Blende festklebt. Teil 2 an Teil 1 mit den mitgelieferten Schrauben befestigen. Die Schrauben nicht gerade reinschrauben, sondern im selben Winkel wie Teil 1.

4. ProClip ist montiert.
