Brodit ProClip

Console mount, left side of the console Achtung! Bitte vor der Montage die Anleitung aufmerksam lesen und die Bilder ansehen.

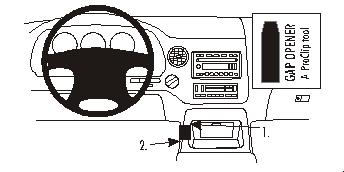

1. Das dünne Ende des beiligenden "Gap Opener" zum Aufweiten in den Spalt zwischen Konsolenkante und der Seitenwand des Münzfaches drücken. Achtung: Bei manchen Ausführungen ist der Spalt so groß, dass der "Gap Opener" nicht benötigt wird. Bei manchen anderen ist der Spalt so klein, dass sogar die Seitenwand des Münzfaches in die Richtung der Seitenwand der Konsole gedrückt werden muss, um einen Spalt zu bekommen, wo dann der "Gap Opener" reingedrückt wird, um den Spalt aufgeweitet zu halten. Die Schutzfolie vom Klebestreifen am ProClip entfernen, wenn der "Gap Opener" reingedrückt ist.

2. Den ProClip an der Konsolenkante anlegen und die rechte, angewinkelte Seite des ProClip in den Spalt neben dem "Gap Opener" haken. Den "Gap Opener" herausziehen.

3. Das dünne Ende des beiligenden "Gap Opener" in den Spalt in der Seitenwand der Konsole drücken. Ganz oben beim Armaturenbrett beginnen und den "Gap Opener" nahe an dem ProClip nach unten schieben, um den Spalt aufgeweitet zu halten. Die linke Seite des ProClip fest nach unten drücken, so dass sich die angewinkelte Kante in dem Spalt neben dem "Gap Opener" festhakt. Den "Gap Opener" herausziehen.

4. ProClip ist montiert.
