01-065-0056-0
Vorbereitung GARMIN StreetPilot III:
Zuerst müssen Sie die angeschraubte Universalhalterung am StreetPilot III abbauen. Dazu bitte
die Rändelschraube ganz herausdrehen und die Rastklappe komplett nach unten wegklappen.
Nun können Sie die zwei Befestigungsschrauben herausdrehen und die Universalhalterung
abnehmen.

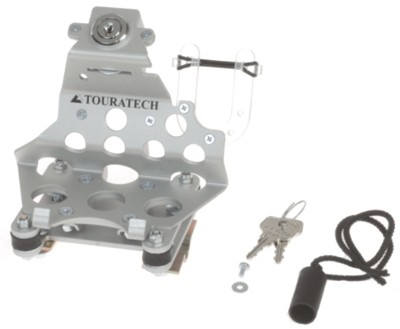

Anbau Lenkerhalterung für GARMIN StreetPilot III abschließbar:
Die Lenkerhalterung kann z.B. an eine Lenker-Mittelstrebe mit dem Durchmesser 12mm angebaut
werden. Sollten Sie keine Lenker-Mittelstrebe haben müssten Sie ähnliches vorsehen oder eine
Lenker-Mittelstrebe nachrüsten.
Das Gerät wird zuerst auf die vorderen zwei Nasen aufgesetzt. Dann das Gerät leicht in den Halter
drücken. Die Geräterückwand muss auf dem Halter anliegen( Bild 2) . Wenn sich das Schloss leicht,
ohne besonderen Kraftaufwand, drehen lässt, sitzt das Gerät korrekt im Halter.
Diese “straffe” Montage ist notwendig um einen sicheren Sitz des Gerätes zu gewährleisten und
ein leichtes aufbiegen des Halters zu verhindern. Der elektrische Stromanschluss erfolgt durch
einstecken des Stromkabels in die Buchse. Der Stecker hat eine Verdrehsicherung und kann nur in
einer Position eingesteckt werden.
Wenn Sie die original Antenne in einem anderen Winkel haben möchten, dann können Sie die
Kunststoffabstützung für die Antenne komplett drehen. Sie müssen nur die zwei Schrauben
entfernen und können so die Kunststoffabstützung in 45° Schritten drehen.
Für Einsätze im Gelände und für stärkere Beanspruchungen muss die beiliegende Sicherungsschraube
in das Gerät durch die Lenkerhalterung geschraubt werden.
Die beigefügte runde Kunststoffabdeckung dient zum Schutz des Anschlußsteckers bei Fahrten ohne GPS.
Befestigen Sie diese mit dem beigefügten Bändchen an ihrem Gps-Halter.
Achtung:
Der Halter ist kein 100%iger Diebstahlschutz.
Lassen Sie Ihr Gerät nie unbeaufsichtigt. Entfernen Sie das Gerät aus dem Halter wenn Sie Ihr
Fahrzeug verlassen.
Unsere Produkte werden mit großer Sorgfalt entwickelt und gefertigt. Eine Garantie für die
Funktion der Geräte, die in unserer Halterung benutzt werden, können wir aber nicht
übernehmen.Keine Haftung für verlorene oder beschädigte Geräte
