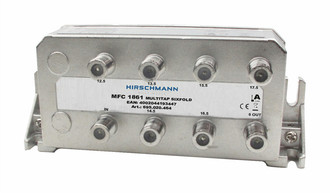

Hirschmann 695020464 Videosplitter

Verteiler 6-fach Mit Massekontakt, verstärktem Gehäuse und F-Anschlussbuchse. Doppelmontage.
Frequenzbereich: 5 – 1.218 MHz
Farbe: Metallic Mechanische Spezifikation
Gehäuse

Material: Zink-Druckguss
Oberfläche: CuSn-beschichtet
Steckverbinder: F-Kupplung
Elektrische Spezifikation
Anschlussdämpfung: 5 ~ 862 MHz = ± 1 dB
862 ~ 1.006 MHz = ± 1,2 dB
1.006 ~ 1.200 MHz = ± 2 dB
In-Anschluss 1: 12,5 dB
In-Anschluss 2: 13,5 dB
In-Anschluss 3: 14,5 dB
In-Anschluss 4: 15,5 dB
In-Anschluss 5: 16,5 dB
In-Anschluss 6: 17 dB

Einfügungsdämpfung In-Out: 5 ~ 40 MHz 5,3 ± 1 dB
40 ~ 862 MHz 5,3 ± 1 dB
862 ~ 1006 MHz 5,3 ± 1 dB
1.006 ~ 1.200 MHz 5,3 ± 2 dB

Isolierung Out-Anschluss: 5 ~ 40 MHz 30 dB min.
40 ~ 470 MHz 30 dB min.
470 ~ 1.006 MHz 26 dB min.
1.006 ~ 1.200 MHz 20 dB min.

Anschluss – Anschluss: 5 ~ 40 MHz 40 dB min.
40 ~ 470 MHz 40 dB min.
470 ~ 862 MHz 36 dB min.
862 ~ 1.200 MHz 32 dB min.

Rückflussdämpfung alle Anschlüsse: 5 ~ 40 MHz 18 dB min.
40 ~ 1.006 MHz 20 dB bei
40 MHz – 1,5 dB/Okt.
1.006 ~ 1.200 MHz 18 dB bei
40 MHz – 1,5 dB/Okt.

Abschirmung (EN50083-2): Klasse A+
Harmonische Verzerrung
vor Spannungsstoß: < 0 dBuV
nach 25-V-Spannungsstoß: < 15 dBuV
