Gewicht & Abmessungen
| Feedhorn Durchmesser |
40 mm |
Technische Details
| Output Widerstand |
75 Ω |
| Durchmesser |
40 mm |
| Kreuzpolarisationsentkopplung |
22 dB |
| Welligkeitsverstärkung (±) |
0.75 dB |
| Anfangsgenauigkeit (±) |
1 MHz |
| Temperaturdrift |
3 MHz |
| Spiegelfrequenzunterdrückung |
40 dBmW |
| High-Band LO-Frequenz |
10.6 GHz |
| Low-Band LO-Frequenz |
9.75 GHz |
| Störaussendung |
-60 dBmW |
| Low-Band Ausgangsfrequenzbereich |
950 - 1950 MHz |
| High-Band Ausgangsfrequenzbereich |
1100 - 2150 MHz |
| High-Band Eingangsfrequenzbereich |
11.7 - 12.75 GHz |
| Lokaloszillator (LO) Phasenrauschen (10 kHz) |
-90 dBc/Hz |
| Umwandlungsverstärkungsbereich |
50 - 62 dB |
| Spannung Stellung-Welle Verhältnis (VSWR) |
2.5:1 |
| Low-Band Eingangsfrequenzbereich |
10.7 - 11.7 GHz |
| Input frequenz-range |
11.7 - 12.75 GHz |
| Ausgangsfrequenz |
1100 - 2150 MHz |
| Rauschmaß |
0.7 dB |
| Umwandlungsverstärkung |
62 dB |
Anschlüsse und Schnittstellen
| Anzahl RF Anschlüsse |
1 |
| RF Verbindungstyp |
F |
Low Band Eingangsfrequenzbereich 10.7 ~ 11.7 GHz, Low Band Ausgangsfrequenzbereich 950 ~ 1950 MHz, 0.2 dB Typ. (0.7 dB Max.), 75 Ω, 270 g

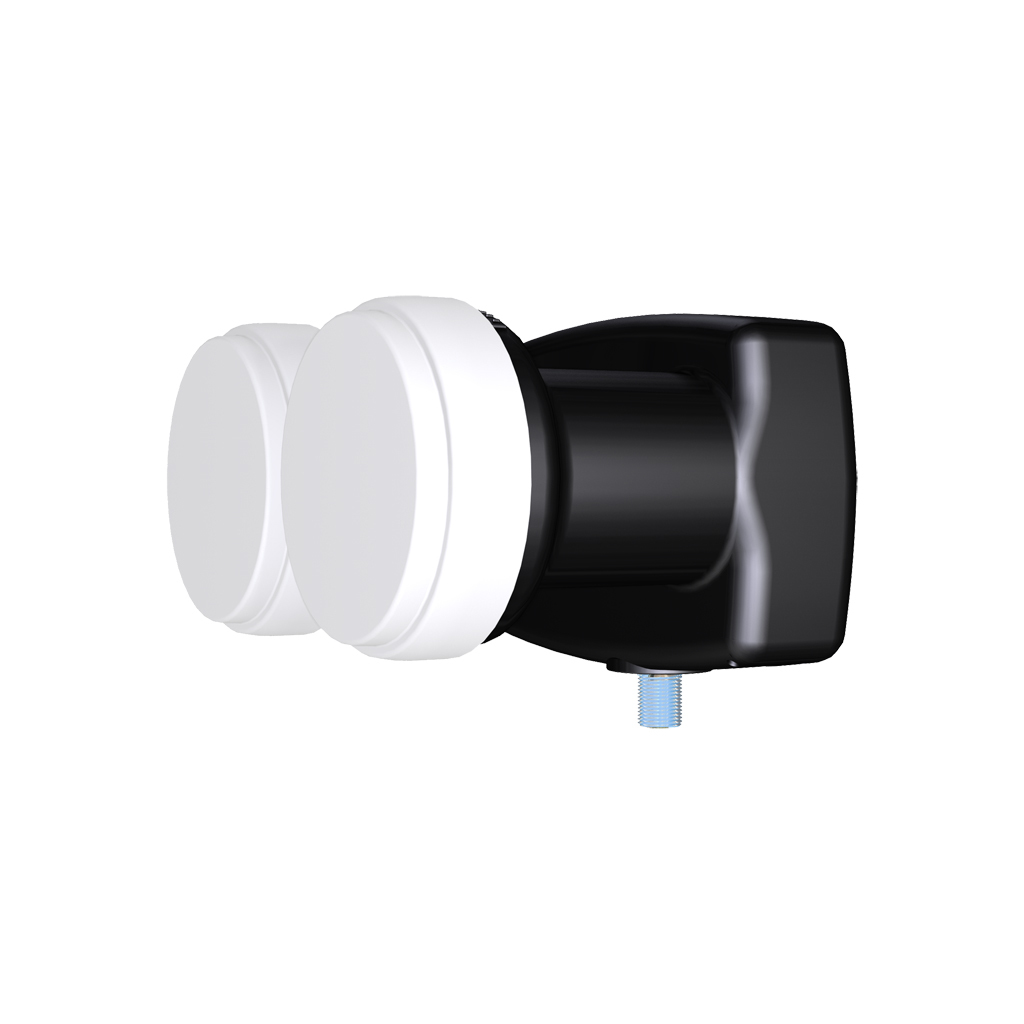

Dieser speziell für die DTH-Märkte Europas konzipierte Monoblock LNB bietet optimale Eigenschaften für den dualen Satellitenempfang. Er unterstützt den Empfang (mit einer 80cm-Antenne) von Satelliten, die 6° auseinanderstehen. Dieser LNB ermöglicht die Signalverteilung zu einer Set Top Box mit einem Single Tuner. Er eignet sich für HD-Übertragungen und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.
<b>Hauptmerkmale</b>
- Geringes Phasenrauschen, DVB-S2 (HDTV) kompatiblel
- Geringe Rauschzahl (0.2 dB)
- Geringer Stromverbrauch
- Sehr hohe Kreuzpolarisationsisolierung
- Sehr hohe Frequenzstabilität
