Technische Details
| Spannung Stellung-Welle Verhältnis (VSWR) |
2.5:1 |
| Output Widerstand |
75 Ω |
| Durchmesser |
59.5 mm |
| Kreuzpolarisationsentkopplung |
22 dB |
| Steuersignal Cc (Bandumschaltung) |
22 kHz |
| Versorgungsspannung Cb (horizontale Polarisation) |
16 - 20 V |
| Versorgungsspannung Ca (vertikale Polarisation) |
11 - 14 V |
| Welligkeitsverstärkung (±) |
0.75 dB |
| Anfangsgenauigkeit (±) |
1 MHz |
| Temperaturdrift |
3 MHz |
| Spiegelfrequenzunterdrückung |
40 dBmW |
| Rauschmaß |
0.3 dB |
| Lokaloszillator (LO) Phasenrauschen (10 kHz) |
-85 dBc/Hz |
| Umwandlungsverstärkung |
55 dB |
| High-Band LO-Frequenz |
10.6 GHz |
| Low-Band LO-Frequenz |
9.75 GHz |
| Störaussendung |
-60 dBmW |
| Low-Band Ausgangsfrequenzbereich |
950 - 1950 MHz |
| High-Band Ausgangsfrequenzbereich |
1100 - 2150 MHz |
| High-Band Eingangsfrequenzbereich |
11.7 - 12.75 GHz |
| Low-Band Eingangsfrequenzbereich |
10.7 - 11.7 GHz |
| Input frequenz-range |
10.7 - 12.75 GHz |
| Ausgangsfrequenz |
950 - 2150 MHz |
Anschlüsse und Schnittstellen
Gewicht & Abmessungen
| Feedhorn Durchmesser |
40 mm |

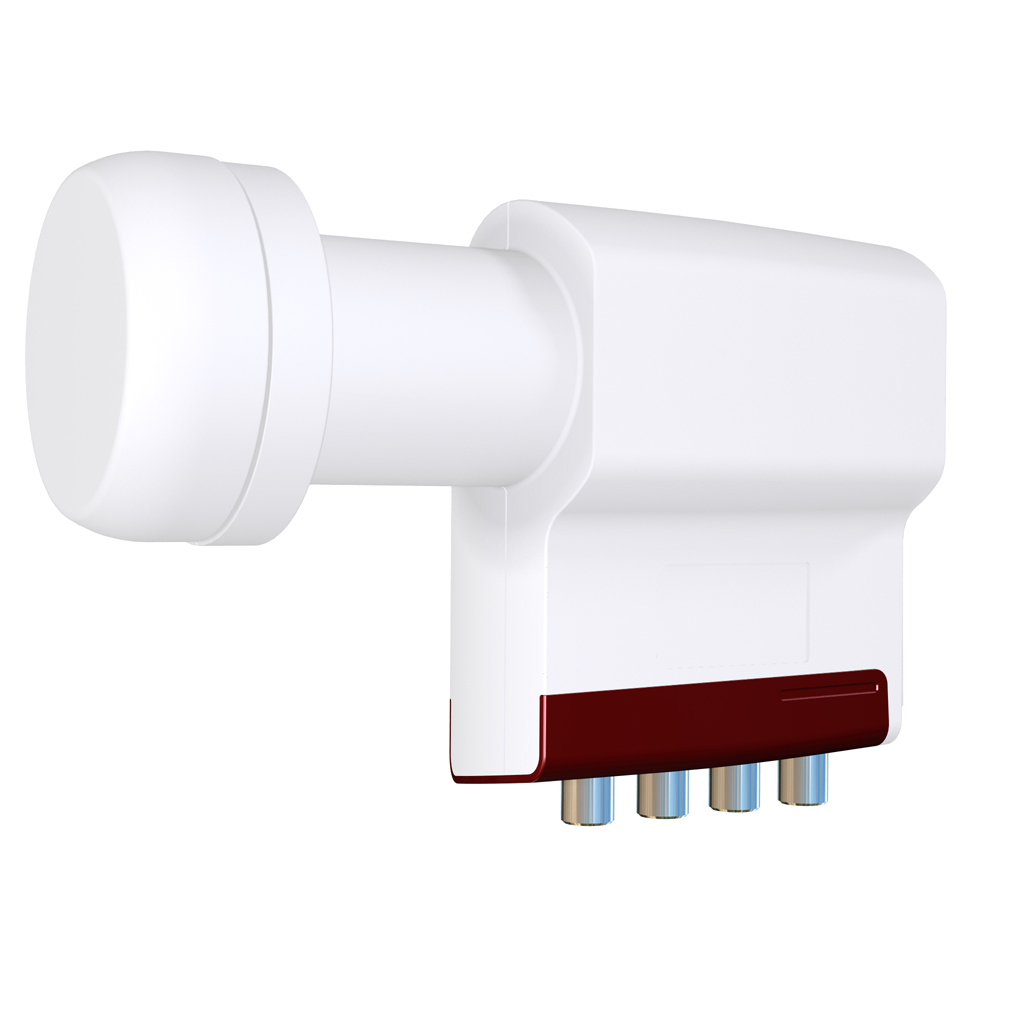

Quad Long Neck 40mm LNB, Geringer Stromverbrauch, Geringe Rauschzahl, 243 g
Dieses speziell für der europäischen DTH-Märkte konzipierte LNB bietet optimale Empfangseigenschaften. Er wurde entwickelt, um der Nachfrage nach Multi-LNB Installationen (an einer einzigen Satellitenantenne) Rechnung zu tragen. Mit diesem LNB lassen sich zwei 40mm-Halterungen am verlängerten Hals befestigen. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu maximal vier Set Top Boxen mit einem Single Tuner (oder zu zwei Set Top Boxen mit einem Twin Tuner). Er ist für HD-Übertragungen geeignet und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.
<b>Hauptmerkmale:</b>
- Langer Hals für den Empfang mehrerer Satelliten
- Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
- Geringe Rauschzahl
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsisolierung
- Hohe Frequenzstabilität
