Gewicht & Abmessungen
| Feedhorn Durchmesser |
48.8 mm |
Technische Details
| Ausgangsfrequenz |
1100 - 2150 MHz |
| Rauschmaß |
0.7 dB |
| Oscillator Frequenz |
10.6 GHz |
| Lokaloszillator (LO) Phasenrauschen (10 kHz) |
-80 dBc/Hz |
| Umwandlungsverstärkung |
55 dB |
| Spannung Stellung-Welle Verhältnis (VSWR) |
2.5:1 |
| Output Widerstand |
75 Ω |
| Durchmesser |
40 mm |
| Kompressionspunkt (1 dB) |
1 dBmW |
| Kreuzpolarisationsentkopplung |
22 dB |
| Steuersignal Cc (Bandumschaltung) |
22 kHz |
| Versorgungsspannung Cb (horizontale Polarisation) |
16 - 20 V |
| Versorgungsspannung Ca (vertikale Polarisation) |
11 - 14 V |
| Welligkeitsverstärkung (±) |
0.75 dB |
| Anfangsgenauigkeit (±) |
1 MHz |
| Temperaturdrift |
3 MHz |
| Spiegelfrequenzunterdrückung |
40 dBmW |
| High-Band LO-Frequenz |
10.6 GHz |
| Low-Band LO-Frequenz |
9.75 GHz |
| Störaussendung |
-60 dBmW |
| Low-Band Ausgangsfrequenzbereich |
950 - 1950 MHz |
| High-Band Ausgangsfrequenzbereich |
1100 - 2150 MHz |
| High-Band Eingangsfrequenzbereich |
11.7 - 12.75 GHz |
| Low-Band Eingangsfrequenzbereich |
10.7 - 11.7 GHz |
| Input frequenz-range |
11.7 - 12.75 GHz |
Anschlüsse und Schnittstellen
| Anzahl RF Anschlüsse |
1 |
| RF Verbindungstyp |
F |

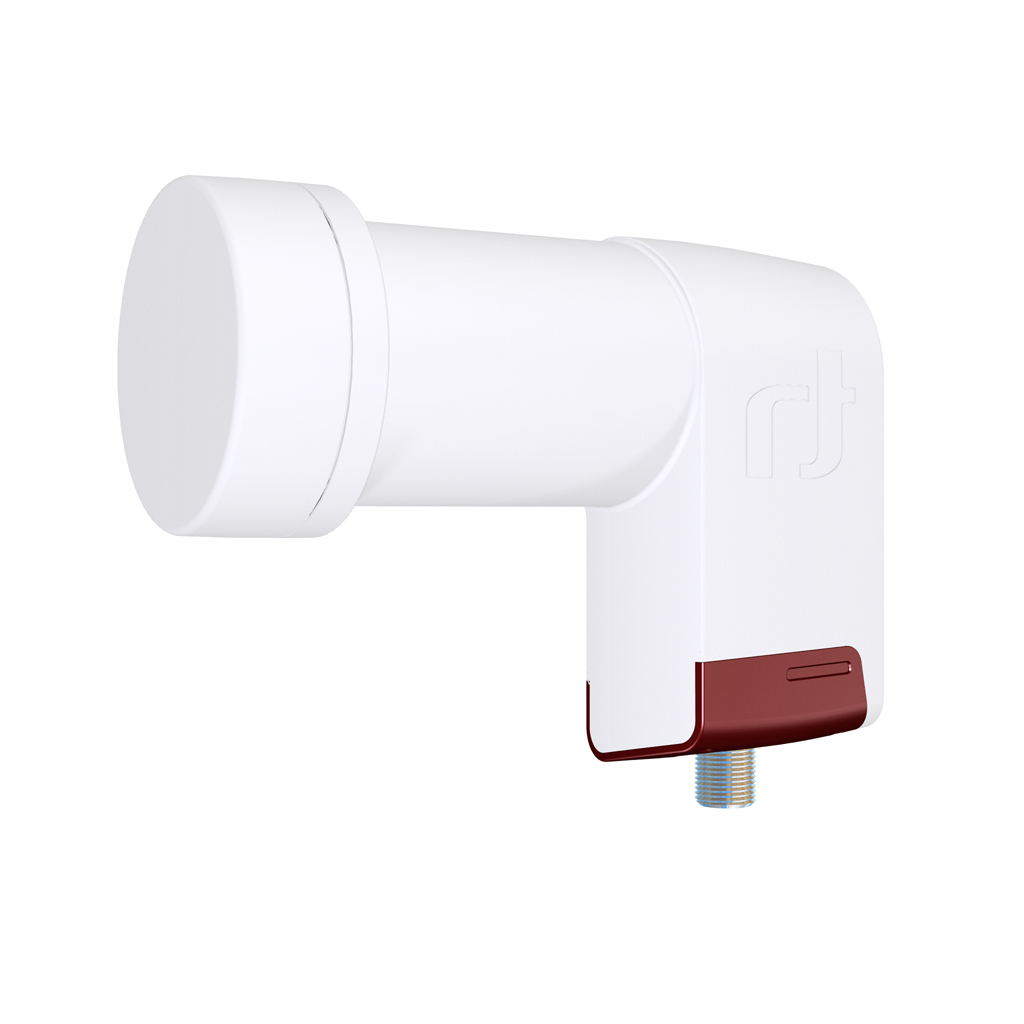

Low Band Eingangsfrequenzbereich 10.7 ~ 11.7 GHz, Low Band Ausgangsfrequenzbereich 950 ~ 1950 MHz, 0.3 dB Typ. (0.7dB Max.), 75 Ω, 132 g
Dieses speziell für die DTH-Märkte Europas entwickelt LNB bietet optimale Empfangseigenschaften. Er wurde entwickelt um der Nachfrage nach Multi-LNB Installationen (an einer einzigen Satellitenantenne) Rechnung zu tragen. Mit diesem LNB lassen sich zwei 40mm-Halterungen am verlängerten Hals befestigen. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu einer Set Top Box mit einem Single Tuner. Dieser LNB ist für HD-Übertragungen geeignet und weist exzellente Rauschzahl- und Phasenrauschwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist er die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.
Hauptmerkmale
- Langer Hals für den Empfang mehrerer Satelliten
- Geringes Phasenrauschen, DVB-S2 (HDTV) kompatiblel
- Geringe Rauschzahl
