Gewicht & Abmessungen
| Feedhorn Durchmesser |
40 mm |
Anschlüsse und Schnittstellen
| Anzahl RF Anschlüsse |
2 |
| RF Verbindungstyp |
F |
Technische Details
| Lokaloszillator (LO) Phasenrauschen (10 kHz) |
-80 dBc/Hz |
| Output Widerstand |
75 Ω |
| Durchmesser |
59.5 mm |
| Kreuzpolarisationsentkopplung |
22 dB |
| Steuersignal Cc (Bandumschaltung) |
22 kHz |
| Versorgungsspannung Cb (horizontale Polarisation) |
16 - 20 V |
| Versorgungsspannung Ca (vertikale Polarisation) |
11 - 14 V |
| Welligkeitsverstärkung (±) |
0.75 dB |
| Anfangsgenauigkeit (±) |
1 MHz |
| Temperaturdrift |
3 MHz |
| Spiegelfrequenzunterdrückung |
40 dBmW |
| High-Band LO-Frequenz |
10.6 GHz |
| Low-Band LO-Frequenz |
9.75 GHz |
| Störaussendung |
-60 dBmW |
| Low-Band Ausgangsfrequenzbereich |
950 - 1950 MHz |
| High-Band Ausgangsfrequenzbereich |
1100 - 2150 MHz |
| High-Band Eingangsfrequenzbereich |
11.7 - 12.75 GHz |
| Low-Band Eingangsfrequenzbereich |
10.7 - 11.7 GHz |
| Input frequenz-range |
11.7 - 12.75 GHz |
| Ausgangsfrequenz |
1100 - 2150 MHz |
| Rauschmaß |
0.7 dB |
| Umwandlungsverstärkung |
55 dB |
Low Band Eingangsfrequenzbereich 10.7 ~ 11.7 GHz, Low Band Ausgangsfrequenzbereich, 950 ~ 1950 MHz, 0.3 dB Typ. (0.7 dB Max.), 75 Ω, 181 g

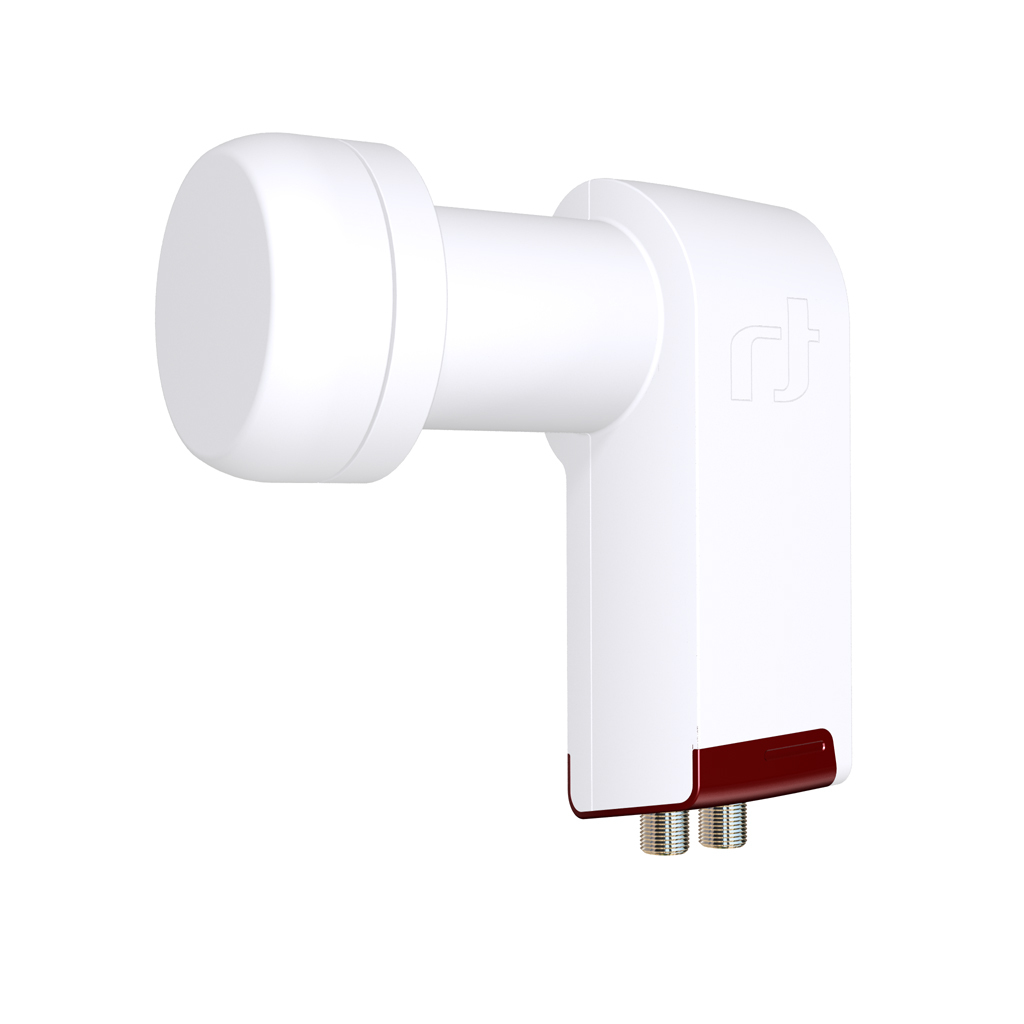

Dieses speziell für die DTH-Märkte Europas entwickelt LNB bietet optimale Empfangseigenschaften. Er wurde entwickelt um der Nachfrage nach Multi-LNB Installationen (an einer einzigen Satellitenantenne) Rechnung zu tragen. Mit diesem LNB lassen sich zwei 40mm-Halterungen am verlängerten Hals befestigen. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu maximal zwei Set Top Boxen mit einem Single Tuner (oder zu einer Set Top Box mit einem Twin Tuner). Dieser LNB ist für HD-Übertragungen geeignet und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist er die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.
<b>Hauptmerkmale</b>
- Langer Hals für den Empfang mehrerer Satelliten
- Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
- Geringe Rauschzahl
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsisolierung
- Hohe Frequenzstabilität
