Technische Details
| Unterstützte Steckverbinder |
RJ-45 |
KE 301 - 1000/800 Hz, 2600/1900 Hz, 120 V, 3.5 mm, 150g, Rot

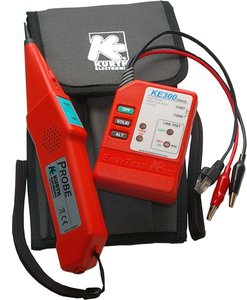

Das KE301 Classic-Leitungssucher Kit ermöglicht jedem Techniker, ohne zeitaufwändige Abisolierarbeiten jede Art von Kabel, Adern und Adernpaare in kürzester Zeit berührungslos zu finden.
Dabei werden Fehler wie Vertauschungen, Überziehungen, Unterbrechungen und andere Störungen im Kabel erkannt. EASYTEST300 zeigt auf Adern vorhandene Spannungen an, erkennt die Polarität, lässt sich als Durchgangsprüfer und als Speisespannungsgenerator für Prüftelefone einsetzen.
EASYTEST300 / PROBE310
ist bei allen Arten von Kabeln wie Starkstromkabel, Telefonkabel, Klingelleitungen, Datenkabel aller Klassen, Koax-Kabel, Kabelbäume in Kraftfahrzeugen und vielen anderen einsetzbar.
EASYTEST300
erzeugt als Suchsignal vier verschiedene Frequenzen. Wahlweise zwei Dauertöne oder zwei alternierende Töne. Die Auswahl erfolgt benutzerfreundlich durch Tasten mit LED - Anzeige von außen. Über diese LEDs wird auch die Batterieanzeige und die Auswahl der vier Suchfrequenzen angezeigt. Jedes Suchsignal kann auch auf spannungsführende Telekommunikationsleitungen eingespeist werden.
EASYTEST300
ist Überspannungsgeschützt in allen Modi bis zu 120V AC.
Im Modus CONT lässt sich auf einfache Art der Durchgang von Leitungen, Kontakten und Widerständen bis 100 kOhm prüfen.
Alle Anschlusskabel sind mit wirksamen Zugentlastungen versehen. Die kräftigen Krokodilklemmen sind isoliert, der spezielle RJ11 - Stecker verfügt über eine Zugentlastung, und kann dank zusätzlicher Kontaktführungen für PIN 1 und 8 auch in RJ45 Datendosen ohne Beschädigung des Kontaktes 1 und 8 eingesteckt werden. Das Batteriefach ist getrennt von der Elektronik und zusätzlich mit unverlierbarer Schraube ausgeführt.
Mit dem zum Set gehörenden Signal Empfänger
PROBE310
wird das Suchsignal berührungslos bis zu einer Distanz von 1 Meter zum Kabel empfangen. Damit wird die punktgenaue Zuordnung des Kabelverlaufes oder des Adernpaares im Verteiler oder im Bündel ermöglicht. Dies auch in dicken Kabelbündeln, in Wänden oder bei unter Putz verlegten Kabeln.
Die
PROBE310
verfügt zusätzlich über eine grüne Signal-LED mit Filterfunktion. Es wird nur das vom Easytest eingespsiete 1kHz Signal angezeigt. Dies erleichtert das Finden in lauter Umgebung oder in Vertreilern mit störenden Signalen wie zum Beispiel 50Hz.
Die in der
PROBE310
eingebaute weisse LED ermöglicht das Erkenen von Adern und deren Farben in dunklen Verteilern.
Die Stabile, hochohmige Spitze ist einfach von aussen wechselbar. In die vorhandene 3,5 mm Kopfhörerbuchse kann der optionale Ohrhörer eingesteckt werden. Damit lassen sich auch sehr schwache Signale noch gut empfangen.
