Weitere Spezifikationen
Stromversorgungs-LED |
Y |
Führungsebene |
2 |
WLAN |
N |
Netzwerkfunktionen |
Ethernet, Fast Ethernet, Gigabit Ethernet |
Datenübertragung
MAC-Adressentabelle |
8000 entries |
Store-and-Forward |
Y |
Datenrate |
10/100/1000 Mbps |
Max. Datenübertragungsrate |
1 Gbit/s |
Anzahl der VLANs |
4000 |
Netzwerk
Port-Spiegelung |
Y |
Broadcast-Sturmkontrolle |
Y |
IGMP snooping |
Y |
Auto MDI/MDI-X |
Y |
IP-Routing |
Y |
10G-Unterstützung |
N |
Vollduplex |
Y |
Anschlüsse und Schnittstellen
Anzahl SFP/SFP+ Anschlüsse |
4 |
Anzahl der basisschaltenden RJ-45 Ethernet Ports |
24 |
Fibre Channel-Anschlüsse |
2 |
DC-Anschluss |
Y |
Kupfer Ethernet Verkabelungstechnologie |
100BASE-TX, 1000BASE-T, 10BASE-T |
Anzahl Gigabit Ethernet (Kupfer) Anschlüsse |
24 |
Anzahl der Combo SPF Ports |
4 |
Energie
Anzahl von Stromversorgungseinheiten |
1 |
Leistung
Datenpaket-Pufferspeicher |
0.5 MB |
Stapelbar |
Y |
Design
Ventilator |
1 |
Formfaktor |
1U |
Management-Funktionen
Quality of Service (QoS) Unterstützung |
Y |
Web-basiertes Management |
Y |
Power over Ethernet (PoE)
Energie Über Ethernet (PoE) Unterstützung |
N |
Zusätzlich
Jumbo Frames Unterstützung |
Y |
Übertragungstechnik |
Wired |

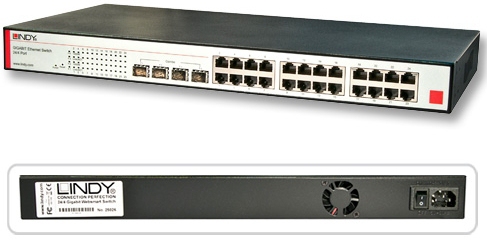

24/4 Gigabit Smart Management SNMP L2 Backbone Switch
Dieser konfigurierbare ('manageable') SNMP Netzwerk-Switch der Königsklasse wird mit seinen 24 Gigabit-Ports selbst den harten Anforderungen an Last und Geschwindigkeit in großen Firmennetzwerken gerecht. Er unterstützt alle wesentlichen modernen Übertragungs-, Strukturierungs-, Überwachungs- und Protokolltechnologien wie QoS, Spanning Tree, VLAN, Port Trunking, Bandwidth Control, MAC-basierte Port Security, SNMP/RMON Netzwerk-Monitoring, IGMP Version2 für Multicasting u.v.m. 2 Gbic-Modulsteckplätze ermöglichen die Anbindung an LWL-Backbones, 22 10/100/1000Mb/s TP-Ports versorgen die Clients und Untersegmente mit dem jeweils erforderlichen Datendurchsatz.
- Switch Web Smart Layer 2, Konfiguration per IP oder Konsole.
- 24 Ports 10/100/1000Base-T, Gigabit Kupfer, RJ45, Cat.5e und höher.
- 2 Slots SFP / Mini-GBIC Fiber Optic.
- Advanced features: Port- und Tag based VLAN, Trunking, Port Mirroring und Statistik, Auto-MDI/-X, QoS Quality of Service, Flusskontrolle, Rate- und Broadcast Storm Control, Flooded Traffic Protection, Jumbo Frame Support, VoIP Support.
Netzwerkspezifikationen:
- 24 Gigabit Ethernet (10/10/1000Mb/s TP) Switching Ports, kompatibel mit IEEE 802.3, 802.3u, 802.3z und 802.3ab.
- 4 Gigabit Ports können alternativ als dual Media Ports SFP (Mini-GBIC) mit Autodetect-Funktionalität genutzt werden.
- Non-blocking store-and-forward Shared Memory Technologie.
- Unterstützt Auto-negotiation für die Wahl der Datenübertragungsrate.
- Unterstützt 802.3x Flusskontrolle für Full-duplex-Ports.
- Unterstützt IGMP Snooping für Video Broadcasting over IP.
- Unterstützt Broadcast Storm Filtering.
- IEEE802.1p Class of Service mit 2 level priority queuing werden unterstützt.
- Port Sniffer-Funktionalität wird unterstützt.
- Maximale Länge für Ethernet-Frames: 1518 bis 9216 bytes (Jumbo Frame Unterstützung).
- Port-based VLAN und Tag-based VLAN nach 802.1Q werden unterstützt.
- Unterstützt Priorisierung des Datenverkehrs und VoIP.
- Effiziente Selbstlern- und Adresserkennungsmechanismen ermöglichen Durchsätze im Bereich der Leitungsgeschwindigkeiten.
- Web-basiertes Management ermöglicht das Konfigurieren des kompletten Switches von jedem Browser aus.
- SMNP/Telnet Schnittstelle ermöglicht komplettes in-band-Management.
- Unterstützt werden u.a. folgende Standards: IEEE802.1d (Spanning Tree); IEEE802.1w (Rapid Spanning Tree); IEEE 802.1s (Multiple Spanning Tree); IEEE 802.1Q (Tag based VLAN); IEEE 802.1x (PNAC - Port-based Network Access Control); IEEE802.3ad (Port Trunking); IEEE802.1x (Port based network access control); IEEE 802.1v Protokollbasierte VLAN-Klassifizierung; SNMP MIB2 und RMON; IP Multicasting via IGMP V.2.
- Interfaces: Port 1 - 24: 10/100/1000Mbit/s TP (RJ-45) NWAY; Port 1,2,3,4 optional:: 1000Base-SX Gigabit (Multimode-LWL), SFP (MiniGbic), 1000 FDX; Port 1,2,3,4 optional: 1000-Base LX Gigabit (Singlemode-LWL), SFP (MiniGbic), 1000FDX.
- Übertragungsmodi: Voll- oder Halbduplex für 10/100Mbit/s; Vollduplex für 1000Mbit/s; Übertragungsgeschwindigkeit: 10/100/1000Mb/s für die TP-Ports; 1000Mb/s für LWL-Ports.
- Durchsatz/Paketfilterrate: für 1000Mb/s: 1488000p/s; für 100Mb/s: 148800p/s; für 10Mb/s: 14880p/s.
- Tabellenspeicher für MAC-Adressen/VLAN: MAC: 8kB; VLAN: 4kB.
- Pufferspeicher: 500kB frame-Buffer on-chip.
- LED-Anzeige für: 1x Stromversorgung; 1x CPU-Aktivität; 24 x Link/Activity; 24 x 10/100/1000Mb/
2 x SFP.
- Netzspannung/Leistungsaufnahme: 100-240V, 50-60Hz, 30W.
- Betriebstemperatur: 0°C bis 50°C.
- Integrierter Lüfter zur Wärmeabfuhr / Kühlung der Chipsets.
- Luftfeuchtbereich: 5% bis 90%.
- Abmessungen(B x T x H) ca.: 44.5 x 21 x 4.4cm.
Anforderungen an die Ethernet-Verkabelung : Gigabit benötigt RJ45 STP/UTP Twisted Pair Kabel der Cat.5e oder höher!
