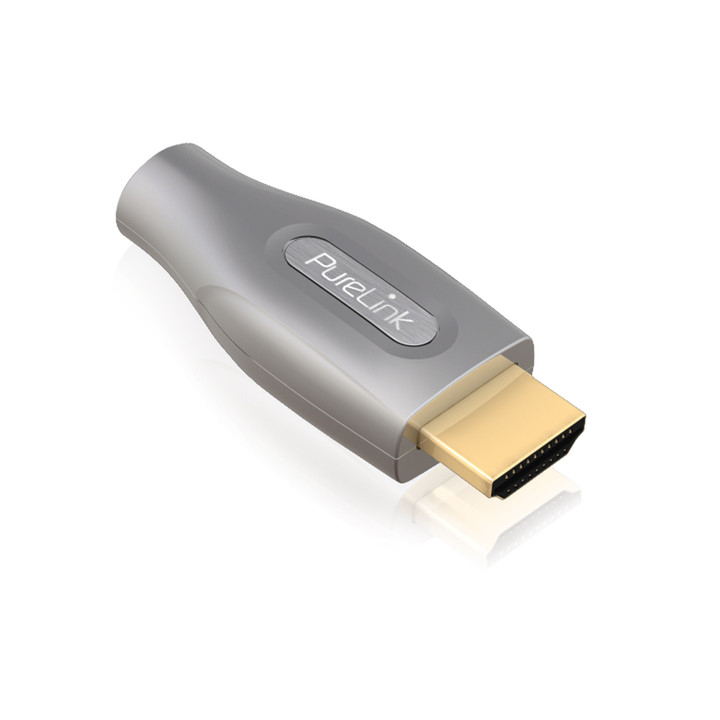

ID-CON-PRO-1 - HDMI
Endlich gibt es eine technisch perfekt durchdachte Lösung, um maßgeschneiderte HDMI Kabel lötfrei vor Ort zu konfektionieren. Die für den Feldeinsatz entwickelten Premium HDMI DIY (Do-It-Yourself) Stecker ID-CON-PRO werden mittels IDC Prozess an das Kabel angebracht. Hierdurch wird eine sichere und störfreie Signalübertragung gewährleistet.
Alle Produkte der PureID Serie sind für professionelle Festinstallationen entwickelt und erfüllen höchste Ansprüche im Multimediabereich.
Die passgenauen Premium HDMI Metallstecker mit eingebauter Zugentlastung, schützen das Signal zusätzlich vor EMI und sind robust für den Feldeinsatz. Jedes Steckerset besteht aus den folgenden Komponenten.
<b>Stecker-Innenteil (1x)</b>
Das Stecker-Innenteil nimmt die 19 Drähte aus den Drahtführungen auf und wird fixiert, indem die beiden Drahtführungen einrasten. Die scharfen, V-förmigen Metallstifte durchdringen die Isolierung der Drähte und stellen die elektrische Verbindung zwischen Kabel und Stecker-Kontakt her.
<b>Stecker-Außenhülle (2x)</b>
Die präzise aus Vollmetall gefertigte Stecker-Außenhülle mit integrierter Zugentlastung schützt das Stecker-Innenteil und bietet eine ausgezeichnete EMI Abschirmung.
<b>Drahtführung (2x)</b>
Zwei getrennte, arretierende Drahtführungen mit Farbkennung (eine für 9, die andere für 10 Drähte), halten die Drähte in der korrekten Reihenfolge für den Stecker bereit und werden mittels Spezialwerkzeug auf das Stecker-Innenteil gepresst.
<b>Schrauben (2x)</b>
Um alle Teile optimal miteinander zu verbinden, kommen zwei Schrauben zum Einsatz.
Detaillierte Informationen zu den einzelnen Arbeitsschritten entnehmen Sie bitte unserem Handbuch. Bei Fragen kontaktieren Sie bitte unseren Verkauf.
