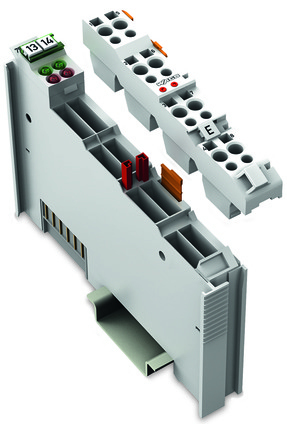

Wago 753-479 fieldbus module

2-Kanal-Analogeingangsklemme, ±10 V Die 2-Kanal-Analogeingangsklemme verarbeitet Differenzsignale der Größe DC ±10 V. Das Eingangssignal wird kanalweise galvanisch getrennt zur Systemebene mit einer Auflösung von 13 Bit plus Vorzeichen übertragen. Zur Spannungsversorgung wird die Systemspannung genutzt. Der Schirmanschluss ist direkt zur Tragschiene geführt.

- Messwerterfassung: Zeitsynchron innerhalb der Klemme
- Über- /Unterschreitung des Messbereiches: Statusbyte und LED
- Wandlungsmethode: SAR (Successive Approximation Register)
- Betriebsart: Selbstabtastend (Voreinstellung)
- Schutzeinrichtung: RC-Glied

Abweichende technische Daten für 750-479/000-001:
- Zeitsynchrone Messwerterfassung (in Verbindung mit synchronisierter Abtastung der Slaves, Feldbuskoppler 750-303 (ab Version 0101))
- Über-/Unterschreitung des Messbereiches: Statusbyte, Statusbit im Messwert und LED (Min.-/Max.-Grenzwerte können alternativ kundenspezifisch eingearbeitet werden)
- Abtastverzögerung (Befehl/Wandlung): < 50 μs
- Betriebsart: getriggert
