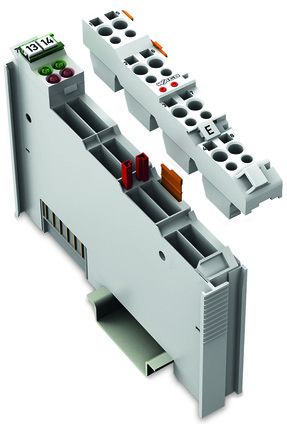

Wago 753-480 fieldbus module

2-Kanal-Analogeingangsklemme, 0-20 mA Die 2-Kanal-Analogeingangsklemme verarbeitet Differenzsignale der Größe 0-20 mA. Das Eingangssignal wird kanalweise galvanisch getrennt zur Systemebene mit einer Auflösung von 13 Bit übertragen. Zur Spannungsversorgung wir die Systemspannung genutzt. Der Schirmanschluss ist direkt zur Tragschiene geführt.

- Messwerterfassung: Zeitsynchron innerhalb der Klemme
- Über-/Unterschreitung des Messbereiches: Statusbyte und LED
- Wandlungsmethode: SAR (Successive Approximation Register)
- Betriebsart: Selbstabtastend (Voreinstellung)
- Schutzeinrichtung: Nichtlineare Begrenzung

Abweichende technische Daten für 750-480/000-001:
- Zeitsynchrone Messwerterfassung (in Verbindung mit synchronisierter Abtastung der Slaves, Feldbuskoppler 750-303 (ab Version 0101))
- Über-/Unterschreitung des Messbereiches: Statusbyte, Statusbit im Messwert und LED (Min./Max. Grenzwerte können alternativ kundenspezifisch eingearbeitet werden)
- Abtastverzögerung (Befehl/Wandlung): < 50 μs
- Betriebsart: getriggert
