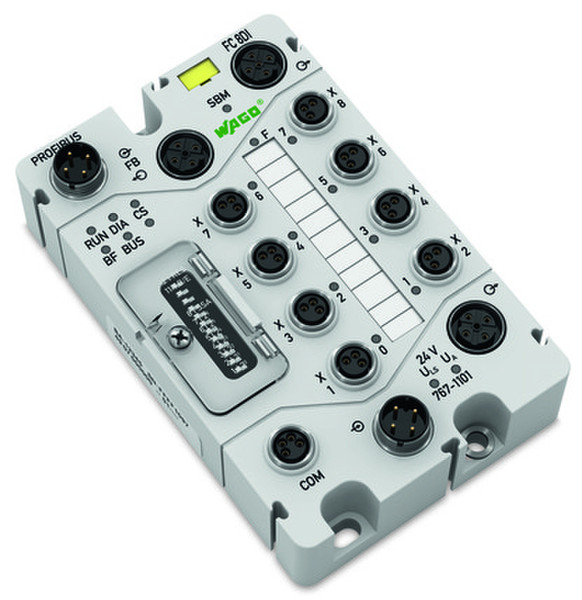

Wago 767-1101 Digital & Analog I/O Modul

Feldbuskoppler PROFIBUS DP, 8DI DC 24 V PROFIBUS DP ist der herstellerunabhängige und offene Feldbusstandard von PROFIBUS & PROFINET International (PI). Dieser Standard erlaubt, Lösungen für die Fertigungs- und Prozessautomatisierung, sicherheitsgerichtete Anwendungen und das gesamte Spektrum der Antriebstechnik bis hin zu taktsynchronen Anwendungen für Motion Control zu realisieren.

Der Feldbuskoppler dient der Anbindung der WAGO-SPEEDWAY-767-I/O-Module an PROFIBUS DP. Er erstellt das Eingangs- und Ausgangs-prozessabbild in Abhängigkeit vom Modulausbau sowie den vom DP-Master übermittelten Konfigurationsdaten. Weiterhin versorgt er die angeschalteten I/O-Module mit den optional vom DP-Master übermittelten Parametrierungsdaten, die über die Gerätebeschreibung (GSD-Datei) bereitgestellt werden. Das Gerät liefert in der Betriebsart DP-V0 geräte-, kennungs- und kanalbezogene Diagnosen sowie den Modulstatus. In der Betriebsart DP-V1 werden anstelle der kennungs- und kanalbezogenen Diagnosen Statusmeldungen und optional Diagnosealarme abgesetzt.
