性能
主板元件 |
Extended ATX |
主板芯片组系列 |
Intel |
PC健康监测 |
CPU, FAN, Temperature |
英特尔®图形技术处理器 |
Y |
音频系统 |
Realtek ALC1150 |
组件应用 |
PC |
家用红外线头 |
Y |
冷却方式 |
Active |
内存参数
可支持内存时钟速度 |
1066, 1200, 1300, 1333, 1500, 1600, 1666, 1800, 1866, 1900, 2000, 2100, 2133, 2200, 2250, 2400, 2450, 2600, 2666, 2800, 3000 MHz |
无错误检测和更正 |
Y |
错误更正代码 |
N |
无缓冲内存 |
Y |
支持的内存类型 |
DDR3-SDRAM |
内存通道支持 |
Dual |
内存插槽类型 |
DIMM |
內存插槽数量 |
4 |
最大内部存储 |
32 GB |
基本輸出輸入系統/BIOS
BIOS内存大小 |
8 MB |
基本输入输出系统类型 |
EFI AMI |
清除CMOS按钮 |
Y |
清除CMOS跳线 |
Y |
BIOS开关按钮 |
Y |
ACPI的版本 |
1.1 |
处理器
SMP(适用于表面安装的封装形式)处理器的最大数量 |
1 |
内置输入/输出系统
USB 2.0接口 |
2 |
ATX电源接头 |
Y |
风扇电源接头 |
Y |
USB 3.0(第 1代3.1)连接器 |
3 |
SATA III连接器数量 |
10 |
PS电源接口 (8针) |
Y |
CPU风扇接口 |
Y |
COM连接器数量 |
1 |
机箱防盗接口 |
Y |
机箱风扇接头数量 |
5 |
EATX电源接头数量 |
2 |
前面板音频接头 |
Y |
联网
网路唤醒功能 |
Y |
蓝牙版本 |
4.0 |
无线局域网连接 |
Y |
蓝牙 |
Y |
图像
最大图形显示内存 |
1792 MB |
板载图形适配器 |
Y |
图形适配器系列 |
Intel |
分立图形支持 |
Y |
HDCP |
Y |
扩展槽
Mini PCI Express插槽 |
1 |
PCI Express x16 插槽 |
4 |
PCI Express × 1插槽 |
2 |
PCI Express配件 |
1x4, 1x16, 2x8 |
PCI Express插槽版本 |
2.0, 3.0 |
背板输出端口
PS/2连接埠数量 |
1 |
S/PDIF输出接口 |
Y |
麦克风/音频输入插孔 |
Y |
USB 3.0(第 1代3.1)Type-A 端口数量 |
8 |
HDMI端口数量 |
2 |
另外
主板晶片 |
Intel Z87 |
英特尔® 高保真音频技术 |
Y |
图形适配器 |
HD Graphics |
以太网连接器 |
Y |
以太网路(RJ-45)连接接口数量 |
1 |

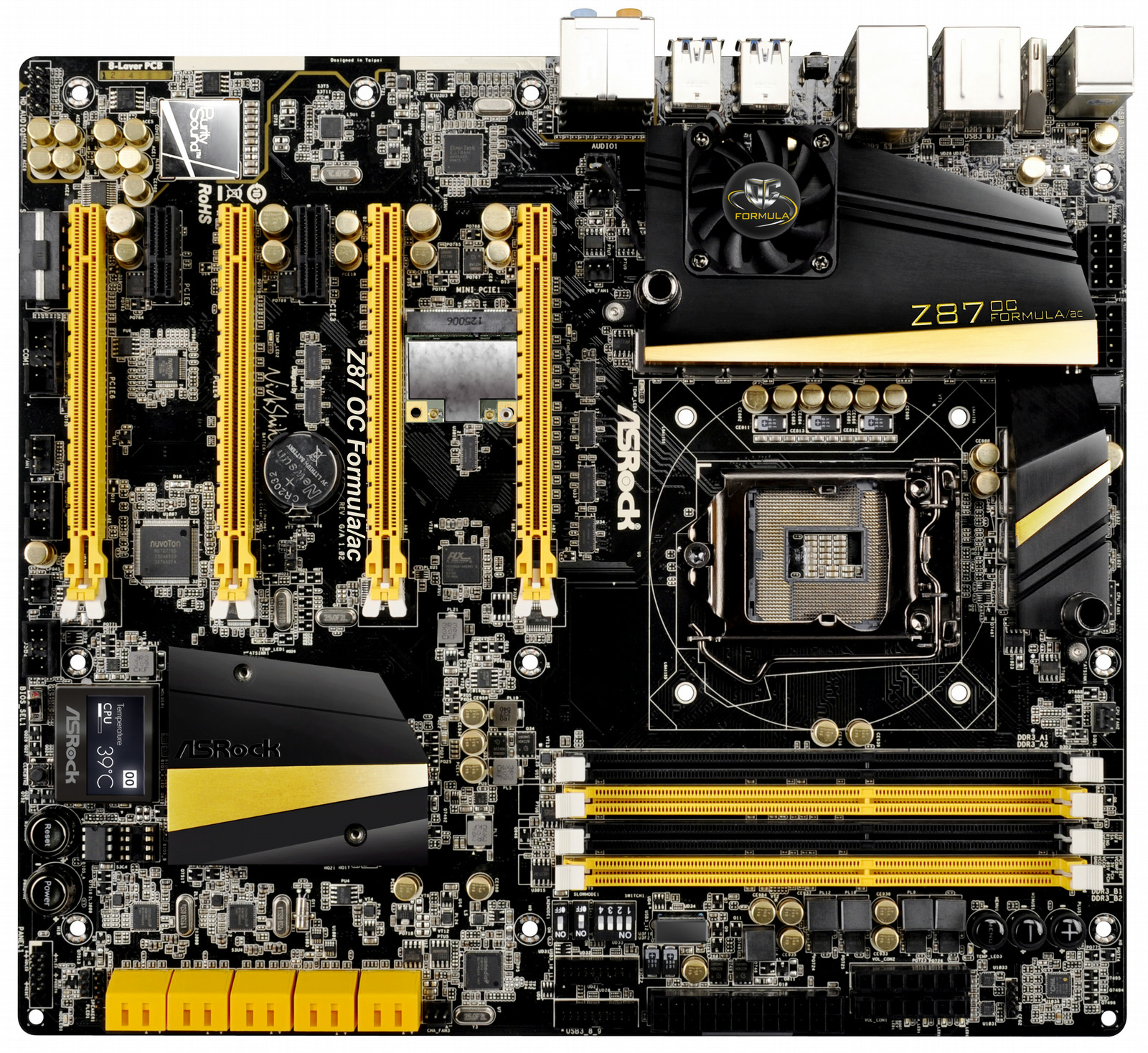

Z87 OC Formula/ac, LGA 1150, Intel Z87, 4 x DDR3 3000-1066MHz, Intel HD Graphics, 4 x PCI Express x16 (2-Way/QuadGPU NVIDIA SLI, 4/3/2-Way/QuadGPU AMD CrossFire), 10 x SATA 6.0Gb/s, GbE LAN, 802.11a/b/g/n/ac, Bluetooth 4.0, EFI DualBIOS, EATX
- OC Formula Power Kit.
- 12 Power Phase Design.
- Digi Power.
- Dual-Stack MOSFET (DSM).
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC).
- Premium Alloy Choke (Reduce 70% core loss compare to iron powder choke).
- OC Formula Connector Kit.
- Hi-Density Power Connector (8 pin).
- 15μGold Finger (CPU sockets, memory sockets and PCIE x16 slots).
- Distortion-Free Slot.
- OC Formula Cooling Kit.
- Twin-Power Cooling (Combine active air cooling and water cooling).
- 8 Layer PCB.
- 4 x 2oz copper.
- GELID Solutions GC-Extreme Thermal Compound.
- OC Formula Monitor Kit.
- Status OLED.
- Multi Thermal Sensor.
- A-Style : Home Cloud, Conformal Coating, Purity Sound™, 802.11ac WiFi, HDMI-In.
- Supports NickShih's OC Profile, Formula Drive, FAN-Tastic Tuning.
- Supports Fine-Tuning V-Controller, Interactive UEFI, Timing Configurator, USB Key.
- Supports Rapid OC, PCIe ON/OFF, V-Probe.
- WLAN : 1 x WiFi 802.11ac + BT v4.0 module, 1 x ASRock WiFi 2.4/5GHz Antenna.
- Free Bundle : 1 x Front USB 3.0 Panel with 2.5" HDD/SSD Rack, 10 x OC Stands.
